Une alimentation électrique ininterrompue est une exigence de base pour les installations industrielles, commerciales et de soins intensifs. Ce n'est pas un luxe. Lorsque le réseau tombe en panne, les opérations doivent se poursuivre sans un seul cycle abandonné. L’obtention d’une alimentation de secours ou d’alimentation principale sans comprendre les mécanismes sous-jacents conduit souvent à une sous-charge chronique, à des non-conformités en matière d’émissions ou à des pannes catastrophiques lors de pannes de réseau. Les gestionnaires d'installations installent fréquemment des unités surdimensionnées qui glacent les cylindres ou des unités sous-dimensionnées qui calent sous de lourdes charges de démarrage du moteur. Comprendre exactement comment un groupe électrogène diesel convertit l'énergie chimique en énergie électrique est la condition préalable à un dimensionnement précis, une évaluation technique et une gestion des actifs à long terme. Nous décomposerons les processus thermodynamiques et électromagnétiques qui font fonctionner ces machines. Vous apprendrez à évaluer l'acceptation de charge transitoire, à vous familiariser avec les réglementations sur les émissions et à atténuer les risques opérationnels tels que le stockage humide pour garantir que votre installation reste alimentée dans toutes les conditions.
Un groupe électrogène diesel fonctionne selon un processus de conversion en deux étapes : le moteur à combustion interne convertit le carburant en énergie mécanique via un allumage par compression, et l"alternateur convertit cette énergie mécanique en énergie électrique à courant alternatif (AC).
Les performances du système sont strictement dictées par la synergie entre les capacités d"acceptation de charge du moteur et l"efficacité de l"induction électromagnétique de l"alternateur.
L"évaluation d"une unité nécessite d"équilibrer l"efficacité énergétique, la compatibilité avec les carburants alternatifs (comme le HVO) et le coût en capital par rapport aux réglementations strictes en matière d"émissions (par exemple, conformité EPA Tier 4).
Les risques opérationnels, tels que le « gerbage humide » dû à une sous-charge chronique, doivent être atténués grâce à une planification précise des capacités et à des tests réguliers des bancs de charge.
Table des matières
Un groupe électrogène est l’intégration physique d’un moteur diesel à combustion interne et d’un alternateur électrique. Les fabricants montent ces deux composants principaux ensemble sur un seul châssis en acier robuste. Ce cadre de base rigide maintient un alignement strict entre le vilebrequin du moteur et le rotor de l"alternateur. Des isolateurs de vibrations robustes en néoprène ou à ressort sont placés entre la machinerie et le patin. Ils empêchent que les forces mécaniques violentes du moteur en marche ne se transmettent aux fondations en béton de l"installation.
Vous ne pouvez pas déployer efficacement un générateur sans comprendre sa classification opérationnelle. Les fabricants évaluent les équipements en fonction des exigences mécaniques et des limites thermiques du bloc moteur et des enroulements de l"alternateur. Le déploiement d"une unité en dehors de sa capacité nominale entraîne une dégradation mécanique rapide et des garanties annulées.
Classement opérationnel | Définition mécanique | Profil de charge et limites d"exécution |
|---|---|---|
Alimentation en veille | Sauvegarde d"urgence en cas de panne du réseau électrique. Les composants sont dimensionnés pour des contraintes thermiques intermittentes et de courte durée. | Charges variables pendant la durée d"une panne de courant. Maximum de 200 à 500 heures par an. Aucune capacité de surcharge soutenue. |
Puissance principale | Source d’alimentation principale où l’alimentation secteur n’est pas disponible. Construit avec un refroidissement et une filtration robustes pour un fonctionnement continu. | Charges variables pour un nombre d"heures illimité par an. Permet une capacité de surcharge de 10 % pendant une heure toutes les douze heures. |
Puissance continue | Production d’électricité de base en régime permanent. Conçu pour une endurance thermique maximale sans fluctuation. | Charge constante et non variable à 100 % pour un nombre d"heures illimité par an. Aucune capacité de surcharge autorisée. |
Vous devez faire correspondre la classification de la machine au profil de charge de votre site. Si une installation nécessite une alimentation continue pour un site minier éloigné, l"utilisation d"une machine de secours entraînera une surchauffe et une panne prématurée du moteur. Les systèmes de refroidissement et les roulements internes des unités de secours ne peuvent tout simplement pas supporter les contraintes thermiques d"un fonctionnement continu et inflexible.
La production d’électricité à partir de combustible liquide nécessite une séquence précise et synchronisée d’événements thermodynamiques et électromagnétiques. Ce processus se déroule en trois phases distinctes.
Le processus commence à l’intérieur du moteur diesel par un cycle thermodynamique appelé allumage par compression. Contrairement aux moteurs à essence qui utilisent des bougies d’allumage, les moteurs diesel dépendent entièrement d’une pression et d’une chaleur extrêmes. Le moteur aspire l"air ambiant dans ses cylindres via un collecteur d"admission et un turbocompresseur. Les pistons se déplacent alors vers le haut, comprimant fortement cet air. Cette compression intense élève la température de l"air à plus de 1 000 degrés Fahrenheit.
Au pic exact de compression, des injecteurs de carburant de précision pulvérisent une fine brume de diesel à très faible teneur en soufre directement dans le cylindre surchauffé. Le carburant s"enflamme spontanément au contact de l"air chaud. Cet allumage crée une explosion rapide et contrôlée. Les gaz en expansion issus de cette explosion forcent le piston à redescendre avec une immense puissance. Cette course vers le bas fait tourner le vilebrequin en acier lourd, convertissant l"énergie chimique du carburant en énergie mécanique brute.
Le régulateur du moteur gère la relation carburant-charge. À mesure que l’installation demande plus de puissance électrique, la résistance physique de l’alternateur augmente. Cette résistance magnétique tente de ralentir le moteur. Le régulateur détecte instantanément cette baisse de vitesse et commande aux injecteurs de carburant de délivrer davantage de diesel. L"augmentation de l"alimentation en carburant renforce la force de combustion, permettant au moteur de maintenir une vitesse de rotation stable malgré la charge plus lourde. Lorsque la charge électrique diminue, le régulateur réduit l’alimentation en carburant pour empêcher le moteur de surrégime.
L"énergie mécanique du vilebrequin en rotation est transférée directement à l"alternateur. L"alternateur se compose de deux composants électromagnétiques principaux : le rotor et le stator. Le rotor se connecte directement au vilebrequin du moteur et tourne à grande vitesse. Le stator est un anneau en acier fixe bordé de bobines denses de fil de cuivre entourant le rotor.
La conversion repose sur le principe de l"induction électromagnétique. Le rotor en rotation agit comme un puissant électro-aimant, générant un champ magnétique en mouvement. Lorsque le rotor tourne, ce champ magnétique traverse constamment les enroulements de cuivre fixes du stator. Le mouvement du champ magnétique force les électrons à l’intérieur du fil de cuivre à circuler, induisant un courant alternatif (AC).
La fréquence de cette puissance électrique dépend entièrement du fonctionnement synchrone. Le moteur doit maintenir un régime précis et inébranlable pour produire la fréquence électrique correcte pour l"installation. En Amérique du Nord, la fréquence standard est de 60 Hertz (Hz). Pour y parvenir avec un alternateur tétrapolaire standard, le moteur diesel doit tourner à exactement 1 800 tr/min. Tout écart de régime moteur modifie directement la fréquence électrique, ce qui endommagera les équipements sensibles de l"installation.
Alors que le moteur contrôle la fréquence, le régulateur automatique de tension (AVR) contrôle la tension. L"AVR est un composant électronique à semi-conducteurs. Il surveille en permanence la tension de sortie sortant du stator de l’alternateur. Les charges électriques fluctuent constamment dans une installation. Lorsque les gros moteurs démarrent, ils génèrent d’énormes quantités de courant d’appel, ce qui fait chuter la tension de l’alternateur.
L"AVR détecte cette chute de tension en millisecondes. Il répond en augmentant le courant continu (DC) envoyé au champ excitateur du rotor. Cela intensifie le champ magnétique du rotor, ce qui à son tour repousse la tension du stator jusqu"au niveau cible. L"AVR ajuste constamment ce courant d"excitation pour maintenir une alimentation électrique stable et plate, quelle que soit l"agressivité de la charge de l"installation.
La qualité de l’énergie va au-delà d’une simple tension stable. Les installations exécutant des appareils électroniques sensibles, des équipements de télécommunications ou des équipements d’imagerie médicale nécessitent une énergie propre avec une faible distorsion harmonique. Les alternateurs de haute qualité utilisent des pas d"enroulement optimisés pour éliminer les courants harmoniques nocifs. Cela garantit que la forme d"onde CA reste une onde sinusoïdale douce, évitant ainsi la surchauffe et le comportement irrégulier des équipements de l"installation connectée.
Un groupe électrogène diesel repose sur plusieurs sous-systèmes auxiliaires pour maintenir son fonctionnement. Si l’un de ces sous-systèmes tombe en panne, l’ensemble du processus de production d’électricité s’arrête.
Le système d"alimentation en carburant déplace le diesel du réservoir de stockage vers les chambres de combustion. Une pompe de relevage primaire aspire le carburant du réservoir et le pousse à travers une série de séparateurs d"eau et de filtres microniques. Une pompe d"injection haute pression met ensuite le carburant propre sous pression et le distribue aux injecteurs des cylindres individuels. Le carburant inutilisé retourne au réservoir principal via des conduites de retour, ce qui contribue également à refroidir les injecteurs.
L"évaluation des systèmes de carburant nécessite d"examiner la fiabilité à long terme, en particulier pour les applications de secours. Dans les configurations de secours, le carburant reste souvent en sommeil dans le réservoir ventral pendant des mois. Le carburant diesel se dégrade avec le temps, absorbant l’eau provenant de la condensation et favorisant la croissance microbienne. Les installations doivent mettre en œuvre des systèmes intégrés de polissage du carburant. Ces systèmes font périodiquement circuler le carburant à travers des filtres et des centrifugeuses robustes pour éliminer l"eau et les boues. Un dimensionnement approprié du réservoir garantit que vous disposez d"une autonomie suffisante lors d"une panne prolongée du réseau sans permettre à l"excès de carburant de stagner et de se gâter.
Le système de lubrification est l’élément vital du moteur diesel. Une pompe à engrenages entraînée par moteur force l"huile à travers les galeries pour lubrifier les roulements du vilebrequin, l"arbre à cames et les segments de piston. Cette huile sous pression réduit considérablement la friction métal sur métal. L"huile agit également comme un mécanisme de refroidissement secondaire. Il absorbe la chaleur extrême du dessous des pistons et l’évacue vers un refroidisseur d’huile. Des intervalles d"entretien stricts pour les changements d"huile et de filtre sont obligatoires pour éviter le grippage du moteur.
Le système de refroidissement principal empêche la dégradation thermique lors de durées d"exécution prolongées et de charges de bloc importantes. Les moteurs diesel génèrent d’énormes quantités de chaleur perdue. Une pompe à eau entraînée par courroie fait circuler un mélange de liquide de refroidissement à travers des passages dans le bloc moteur et les culasses. Le liquide de refroidissement absorbe la chaleur de combustion et s"écoule dans un grand radiateur. Un énorme ventilateur de refroidissement, entraîné par le moteur, aspire l"air ambiant à travers les ailettes du radiateur pour extraire la chaleur. Une circulation d’air appropriée entrant et sortant de la salle ou de l’enceinte du générateur est nécessaire pour maintenir le fonctionnement de cette boucle thermique.
Le système d’échappement évacue en toute sécurité les gaz de combustion toxiques à haute température hors de la salle des machines. Le chemin comprend des tuyaux en acier robuste, des soufflets flexibles pour absorber les vibrations du moteur et des silencieux industriels pour étouffer le bruit intense des impulsions d"échappement. Les moteurs diesel modernes utilisent également des systèmes de post-traitement avancés pour répondre aux réglementations environnementales. Ceux-ci incluent des filtres à particules diesel (DPF) pour piéger la suie et des systèmes de réduction catalytique sélective (SCR) qui injectent de l"urée pour neutraliser les oxydes d"azote (NOx).

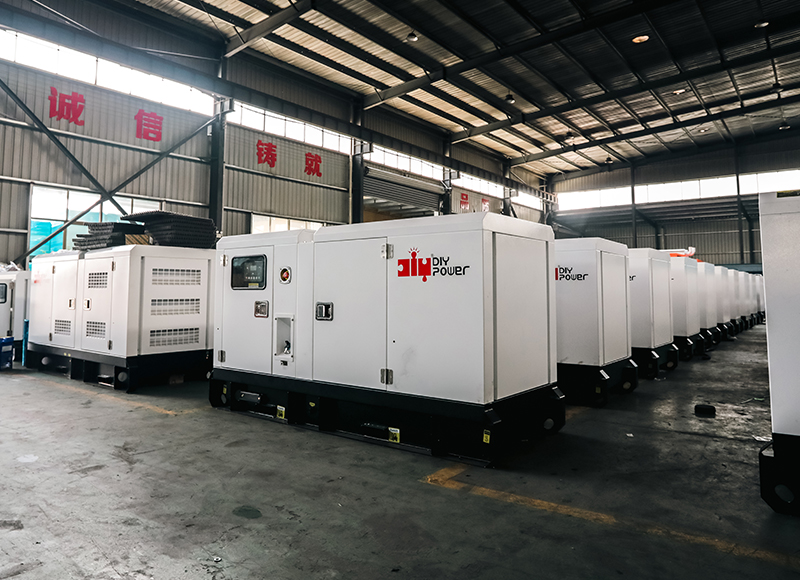

Les déploiements commerciaux nécessitent presque toujours des enceintes acoustiques et de protection contre les intempéries. Un moteur diesel brut fonctionnant à pleine charge produit un bruit assourdissant, dépassant souvent les 100 décibels. Les enceintes acoustiques utilisent une mousse insonorisante, des prises d"air déflectrices et un acheminement d"échappement spécialisé pour atténuer ce bruit, garantissant ainsi le respect des ordonnances locales strictes en matière de bruit. Ces boîtiers en acier ou en aluminium de gros calibre protègent l"actif de la pluie, de la neige et de la dégradation de l"environnement.
Le panneau de commande numérique surveille la télémétrie du moteur et la sortie de l"alternateur. Il utilise un microprocesseur pour suivre en permanence la pression d"huile, la température du liquide de refroidissement, le régime moteur, la tension de la batterie et les mesures de sortie CA. Si le panneau de commande détecte une condition anormale, telle qu"une perte soudaine de pression d"huile, il exécute immédiatement une séquence d"arrêt automatique. Cette intervention rapide évite une destruction mécanique catastrophique.
Dans les applications d"alimentation de secours, le panneau de commande du générateur fonctionne en tandem avec un commutateur de transfert automatique (ATS). L"ATS se situe entre le réseau électrique public, le générateur et le panneau électrique de l"installation. Il surveille en permanence la tension secteur entrante. Lorsqu"une panne de réseau se produit, l"ATS détecte la perte de tension et envoie un signal de démarrage au panneau de commande du générateur. Une fois que le générateur atteint 1 800 tr/min et que l"alternateur génère 480 V, l"ATS coupe mécaniquement la connexion au réseau électrique mort et ferme la connexion au générateur. Cette poignée de main mécanique transfère la charge de l"installation en toute sécurité vers l"alimentation de secours.
La sélection du bon équipement nécessite d’aller au-delà des puissances nominales de base en kilowatts (kW). Vous devez évaluer les capacités mécaniques du système par rapport aux exigences spécifiques de votre installation.
L"acceptation de charge transitoire définit la capacité d"un générateur à gérer des charges de bloc soudaines et importantes sans chutes de tension ou de fréquence inacceptables. Lorsque des équipements lourds, tels que des refroidisseurs industriels, des ascenseurs ou des moteurs CVC, démarrent, ils consomment un afflux massif de courant. Cette demande soudaine agit comme un frein physique sur le moteur.
La robustesse mécanique du moteur (sa cylindrée, la réponse du turbocompresseur et la vitesse du régulateur) dicte la rapidité avec laquelle il peut se remettre de cet impact. Si le moteur n’a pas le couple nécessaire, la fréquence chutera. Si l’alternateur n’a pas une capacité d’excitation suffisante, la tension s’effondrera. Cela provoque le blocage des équipements de l"installation, leur mise hors ligne ou des dommages permanents.
Il est dangereux de se fier à des règles empiriques de dimensionnement. Les ingénieurs doivent effectuer une analyse rigoureuse des charges transitoires. Pour dimensionner correctement une unité, suivez ces étapes :
Inventoriez toutes les charges de l’installation et catégorisez-les en charges en régime permanent et en charges de démarrage de moteur.
Déterminez la séquence de démarrage exacte des moteurs de l’installation.
Calculez la tension maximale autorisée et la chute de fréquence pour votre équipement le plus sensible.
Dimensionnez le générateur en fonction de sa capacité à démarrer le plus gros moteur dans le pire des cas, plutôt que de simplement faire correspondre la charge totale de fonctionnement.
Les équipes d"approvisionnement sont souvent confrontées à un équilibre entre l"achat d"un moteur à efficacité standard et l"investissement dans des moteurs avancés à commande électronique. Les moteurs mécaniques standards nécessitent un investissement initial inférieur. Ils sont plus simples à entretenir et s’appuient sur une technologie éprouvée et plus ancienne. Cependant, ils consomment plus de carburant par kilowattheure généré.
Les moteurs avancés utilisent une injection de carburant à rampe commune haute pression et des modules de commande électroniques (ECM) sophistiqués. Ces systèmes atomisent le carburant plus efficacement et ajustent le calage de l’injection microseconde par microseconde. Cela se traduit par une économie de carburant supérieure et un fonctionnement plus fluide. Pour les applications d"alimentation principale ou continue où le générateur fonctionne en permanence, les économies de carburant justifient rapidement l"investissement initial plus élevé. Pour les applications de secours où le générateur fonctionne rarement, un moteur standard peut s"avérer plus pratique.
Les réglementations environnementales locales dictent strictement la technologie moteur requise. L"Environmental Protection Agency (EPA) des États-Unis classe les moteurs diesel en différents « niveaux » en fonction de leurs émissions. Les moteurs Tier 2 ou Tier 3 sont souvent autorisés pour les applications de secours d"urgence car ils fonctionnent rarement.
Les applications d’alimentation principale nécessitent généralement la conformité EPA Tier 4 Final. Les réalités finales de niveau 4 introduisent une complexité mécanique importante. Ces moteurs nécessitent des cycles de régénération actifs pour brûler la suie dans le DPF. Ils consomment également du fluide d"échappement diesel (DEF) pour le système SCR. Les gestionnaires d"installations doivent tenir compte du stockage, de la manipulation et de la maintenance du DEF de ces capteurs de post-traitement complexes.
Les groupes électrogènes diesel modernes offrent une excellente compatibilité avec les carburants alternatifs. De nombreuses installations utilisent désormais de l"huile végétale hydrotraitée (HVO) ou des mélanges avancés de biodiesel pour atteindre les objectifs environnementaux de l"entreprise. Le HVO remplace directement le diesel standard. Il brûle plus proprement, produit moins de particules et ne sacrifie pas la fiabilité mécanique ni les capacités d"acceptation de charge. La vérification de la compatibilité HVO pendant la phase d"évaluation garantit que votre installation peut passer à des carburants plus écologiques sans remplacer l"ensemble du générateur.
Posséder un générateur implique de gérer les risques mécaniques permanents. Les menaces les plus importantes pour la fiabilité proviennent d’un mauvais fonctionnement et d’un entretien négligé.
Les moteurs diesel sont conçus pour travailler dur. Lorsqu"un moteur diesel tourne en dessous de sa température de fonctionnement prévue (fonctionnant généralement en dessous de 30 % de sa capacité de charge nominale), il ne peut pas atteindre une combustion complète. Les températures des cylindres restent trop basses pour brûler tout le carburant injecté.
Cette cause mécanique conduit à une condition connue sous le nom de « empilement humide ». Le carburant non brûlé, le carbone et l"huile lubrifiante se mélangent pour former une substance épaisse, noire et sirupeuse. Ces boues s"accumulent dans le collecteur d"échappement, le turbocompresseur et la tuyauterie d"échappement. Il glace les parois des cylindres, détruisant le joint du segment de piston et provoquant une perte de compression du moteur. Au fil du temps, l"empilement humide dégrade gravement les performances du moteur et crée un risque d"incendie important dans le système d"échappement.
La principale stratégie d"atténuation nécessite de dimensionner correctement le générateur pendant la phase de conception afin qu"il fonctionne sous une forte charge. Si une installation dispose actuellement d’un générateur surdimensionné, les exploitants doivent mettre en œuvre des tests de routine des bancs de charge. Un banc de charge est un appareil portable qui applique une charge électrique artificielle au générateur. Faire fonctionner le générateur à une charge de 80 à 100 % pendant plusieurs heures augmente la température des gaz d"échappement suffisamment haut pour brûler les dépôts de carbone accumulés et éliminer l"empilement humide.
Les générateurs ne sont pas des appareils à installer et à oublier. La mécanique exige une attention stricte et proactive pour garantir la longévité. L"entretien de routine comprend le prélèvement régulier d"échantillons d"huile pour analyse en laboratoire afin de détecter une usure prématurée des roulements. Les techniciens doivent effectuer des réglages du jeu aux soupapes pour assurer une bonne respiration du moteur. Le polissage du carburant, le remplacement du filtre à air et le rinçage du système de refroidissement sont obligatoires.
Vous devez considérer la maintenance comme une dépense opérationnelle obligatoire nécessaire pour garantir la disponibilité mécanique du système. Sauter un rinçage du liquide de refroidissement peut entraîner une cavitation, qui ronge les trous dans les chemises de cylindre du moteur. Ignorer les calendriers de remplacement des batteries est la principale cause du non-démarrage des générateurs en cas de panne de courant. Une bonne gestion du cycle de vie garantit que l"actif fonctionne exactement comme prévu en cas de panne du réseau.
Pour garantir que votre installation reste alimentée et que votre équipement fonctionne de manière fiable, exécutez les étapes suivantes :
Lancer une étude complète de la charge des installations pour cartographier exactement les besoins en énergie en régime permanent et transitoire avant l’achat.
Consultez un ingénieur électricien spécialisé pour analyser les limites de distorsion harmonique et les capacités de chargement par étapes pour votre site spécifique.
Déterminez vos réglementations environnementales locales pour spécifier la classification EPA correcte pour votre application.
Établissez un contrat pour des tests de routine des bancs de charge afin d"éviter l"empilement humide et de vérifier la capacité du système à pleine charge.
Mettre en œuvre un programme proactif de gestion du carburant, comprenant un polissage régulier et un traitement chimique des réservoirs de secours.
R : Un générateur diesel utilise l’allumage par compression, en s’appuyant sur une pression extrême pour enflammer le carburant liquide. Il offre un démarrage rapide et une excellente acceptation des charges transitoires. Un générateur de gaz naturel utilise un allumage par étincelle, semblable à un moteur de voiture, et se connecte à un pipeline continu. Bien que le gaz naturel brûle plus proprement et élimine le stockage de carburant sur site, il accepte généralement de gros blocs de charge plus lentement que le diesel.
R : Faire fonctionner un générateur diesel à une charge inférieure à 30 % empêche le moteur d"atteindre des températures de fonctionnement optimales. Cela provoque une combustion incomplète, conduisant à un « empilement humide ». Le carburant et l"huile non brûlés forment une boue qui obstrue le système d"échappement, glace les parois des cylindres, réduit la compression et dégrade la fiabilité globale du moteur.
R : L’alternateur produit de l’électricité par induction électromagnétique. Le moteur fait tourner un rotor magnétisé à l’intérieur d’un anneau fixe de fil de cuivre appelé stator. Lorsque le champ magnétique du rotor traverse les enroulements du stator, il force les électrons à se déplacer, induisant un courant alternatif (CA) qui alimente l"installation.
R : Oui, de nombreux moteurs diesel modernes sont entièrement compatibles avec les carburants alternatifs comme l’huile végétale hydrotraitée (HVO) et les mélanges spécifiques de biodiesel. Le HVO agit comme un remplacement direct et instantané du diesel standard, offrant des émissions de particules nettement inférieures sans nécessiter de modifications du matériel du moteur ni sacrifier les performances.
R : Lorsqu"une charge soudaine atteint, le régime du moteur diminue légèrement. Le régulateur du moteur le détecte et injecte instantanément plus de carburant dans les cylindres pour augmenter la force de combustion et récupérer la vitesse. Simultanément, le régulateur de tension automatique (AVR) augmente l"intensité du champ magnétique dans l"alternateur pour récupérer la chute de tension.
R : L"AVR surveille en permanence la tension électrique quittant l"alternateur. Si la tension chute en raison d"une charge importante de l"installation, l"AVR augmente instantanément le courant continu envoyé au champ d"excitation du rotor. Cela renforce le champ magnétique et stabilise la tension de sortie, protégeant ainsi les équipements sensibles des fluctuations de puissance.
