Un générateur de gaz convertit l"énergie chimique contenue dans un combustible gazeux, tel que le gaz naturel, le propane ou le biogaz, en énergie mécanique, puis en énergie électrique. À l’intérieur du générateur, le moteur brûle un mélange contrôlé de gaz et d’air pour faire tourner un vilebrequin. Le vilebrequin entraîne un alternateur qui convertit cette rotation mécanique en électricité à courant alternatif (AC).
Toutefois, pour les applications industrielles, un générateur de gaz est plus qu’un moteur et un alternateur. Le système complet peut comprendre la régulation de la pression du carburant, les commandes du moteur, le refroidissement, l"échappement, la régulation de la tension, l"appareillage de commutation, un commutateur de transfert automatique (ATS), l"équipement de synchronisation et la surveillance à distance.
DIYPOWER fournit des solutions de générateurs de gaz naturel pour les applications industrielles de secours, d'alimentation principale, continue et distribuée. Ce guide explique le fonctionnement d'un générateur de gaz, ses principaux composants, les options de carburant, les applications industrielles et les facteurs clés à prendre en compte lors de la sélection d'un système..
Table des matières

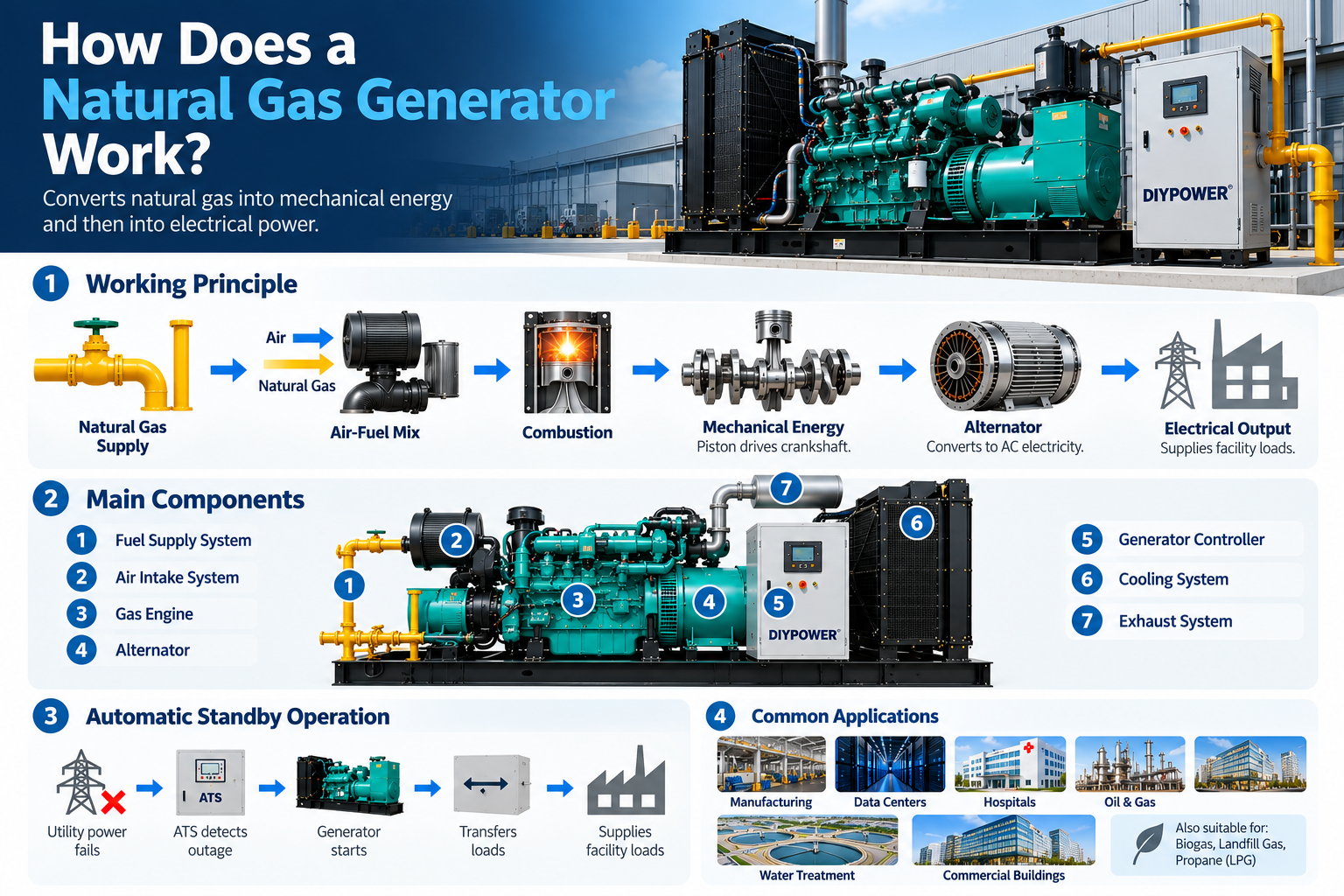

Le processus de base de conversion d’énergie est le suivant :
Gaz naturel → Mélange air-carburant → Combustion → Mouvement du piston → Rotation du vilebrequin → Alternateur → Électricité CA → Charge de l"installation
Dans une installation de secours, la séquence de fonctionnement complète peut être :
Panne du service public → ATS détecte une panne → Démarrage du générateur → Le moteur atteint une vitesse stable → L"alternateur produit de l"électricité → ATS transfère la charge → Installation d"alimentation du générateur
Bien que le concept soit simple, une puissance industrielle stable dépend d’une coordination précise entre le système de carburant, le moteur, l’alternateur, les commandes, le système de refroidissement et l’équipement de distribution électrique.
Un générateur de gaz est un groupe électrogène entraîné par un moteur conçu pour produire de l"électricité à partir de combustible gazeux.
Selon la conception du moteur et le système de carburant, il peut fonctionner sur :
Gaz naturel
Propane/GPL
Biogaz
Gaz de décharge
Gaz d"égout
Autres combustibles gazeux appropriés
Pour la production d’électricité industrielle, les générateurs de gaz naturel sont particulièrement utiles lorsqu’un approvisionnement en gaz fiable est disponible.
Contrairement aux générateurs diesel qui dépendent normalement du stockage de carburant liquide sur site, les systèmes de gaz naturel alimentés par pipeline peuvent recevoir du carburant directement du réseau de gaz local. Cela peut réduire les besoins de stockage de carburant sur site, même si la pression, la capacité et la résilience de l"approvisionnement en gaz doivent encore être évaluées pour chaque projet.
Explorez les générateurs de gaz naturel DIYPOWER pour les configurations de générateurs industriels alimentés au gaz.
Comprendre les principaux composants rend le principe de fonctionnement beaucoup plus facile à suivre.
Le moteur convertit l"énergie du carburant en rotation mécanique.
Le gaz naturel pénètre dans le moteur via un système d"alimentation en carburant contrôlé et se mélange à l"air de combustion. Selon la conception du moteur, la stratégie de combustion peut inclure un fonctionnement stœchiométrique ou à mélange pauvre.
Le mélange est comprimé à l’intérieur des cylindres et enflammé, créant une pression qui déplace les pistons.
Les pistons font tourner le vilebrequin, produisant de l’énergie mécanique de rotation.
Pour les applications à fréquence de réseau, les moteurs de générateur fonctionnent normalement à une vitesse contrôlée adaptée à la configuration des pôles de l"alternateur et à la fréquence électrique requise.
Les moteurs au gaz naturel nécessitent du carburant au bon niveau :
Pression
Débit
Température
Composition
Pouvoir calorifique
La rampe gaz peut comprendre :
Vannes d"arrêt
Régulateurs de pression
Filtres
Électrovannes
Mélangeurs de gaz ou matériel d"injection
Capteurs de pression
Un approvisionnement stable en carburant est particulièrement important pour les grands générateurs industriels, car une pression ou un débit de gaz insuffisant peut empêcher le moteur d"atteindre la puissance nominale.
Le moteur aspire de l"air filtré dans le système d"admission et le combine avec du carburant gazeux.
Les commandes moteur modernes régulent le mélange air-carburant en fonction de la charge du moteur et des conditions de fonctionnement.
Après l"allumage, l"expansion des gaz de combustion force les pistons vers le bas.
Cela convertit :
Énergie chimique → Énergie thermique → Énergie mécanique
L"alternateur convertit la rotation mécanique du moteur en énergie électrique.
Ses deux composants électromagnétiques majeurs sont :
Rotor – champ magnétique tournant
Stator - enroulements fixes où la tension électrique est induite
Lorsque le rotor tourne à l’intérieur du stator, l’induction électromagnétique produit de l’électricité alternative.
La tension et la fréquence de sortie doivent rester dans les limites requises par le système électrique connecté.
Le régulateur de tension automatique (AVR) aide à maintenir une tension stable du générateur à mesure que la charge électrique change.
Les installations industrielles peuvent contenir des moteurs, des pompes, des compresseurs, des systèmes CVC, des serveurs et des équipements de traitement qui peuvent entraîner des changements rapides dans la demande.
L"AVR fonctionne avec le système d"excitation de l"alternateur pour maintenir une tension acceptable pendant ces changements.
Le contrôleur gère et surveille le fonctionnement du générateur.
Selon le système, il peut surveiller :
Régime moteur
Pression d"huile
Température du liquide de refroidissement
Tension de batterie
Tension du générateur
Fréquence
Actuel
Puissance de sortie
Heures d"ouverture
Alarmes et conditions d"arrêt
Les systèmes industriels avancés peuvent également communiquer avec un BMS, une plate-forme SCADA, un système de surveillance à distance ou un contrôleur de gestion de l"énergie.
La combustion génère une chaleur importante.
Les générateurs de gaz industriels utilisent couramment des systèmes de refroidissement liquide composés de composants tels que :
Radiateur
Pompe à liquide de refroidissement
Ventilateur
Thermostat
Échangeur de chaleur
Le système de refroidissement maintient la température du moteur dans la plage de fonctionnement spécifiée par le constructeur.
Dans les applications de production combinée de chaleur et d"électricité (CHP), une partie de cette énergie thermique peut être récupérée et utilisée de manière productive.
Le système d"échappement élimine les gaz de combustion du moteur et les éloigne en toute sécurité du personnel et des espaces occupés.
En fonction du moteur et des exigences en matière d"émissions applicables, le système d"échappement peut inclure :
Collecteur d"échappement
Silencieux
Catalyseur
Équipement de contrôle des émissions
Équipement de récupération de chaleur
La conception des systèmes d’échappement industriels doit également prendre en compte les exigences en matière de contre-pression, de température, de ventilation, de bruit et d’émissions locales.
Le carburant entre par le système d’alimentation en gaz.
Pour les installations de gaz naturel par pipeline, les régulateurs réduisent et stabilisent la pression entrante dans la plage requise par le moteur.
Le système de contrôle vérifie que les conditions de fonctionnement sont acceptables avant que le carburant ne soit fourni au moteur.
L"air filtré entre par le système d"admission.
Le système de contrôle du carburant du moteur mesure le gaz en fonction de la charge de fonctionnement, de la vitesse, de la conception du moteur et de la stratégie de combustion.
Il est important de maintenir le bon mélange pour :
Combustion stable
Efficacité du moteur
Puissance de sortie
Émissions
Température d"échappement
Le mélange air-carburant pénètre dans les cylindres du moteur.
Dans un moteur au gaz naturel à allumage par étincelle, une étincelle initie la combustion. Les gaz en expansion poussent les pistons vers le bas.
Les bielles transfèrent ce mouvement au vilebrequin.
Le vilebrequin est couplé mécaniquement à l"alternateur.
Lorsque le moteur tourne, le rotor de l"alternateur tourne à l"intérieur du stator.
A ce stade :
Énergie mécanique → Énergie électrique
L"induction électromagnétique crée un courant alternatif dans les enroulements du stator.
L"AVR et le contrôleur du générateur aident à maintenir les éléments requis :
Tension
Fréquence
Régime moteur
Sortie électrique
Le générateur peut alors alimenter les charges connectées.
La manière dont l’électricité parvient à l’installation dépend de l’application.
Un système peut fournir :
Charges autonomes
Distribution d"urgence
Charges industrielles critiques
Un micro-réseau local
Bus générateur parallèle
Distribution électrique des installations
Systèmes parallèles aux services publics lorsque cela est autorisé et conçu en conséquence
Pour les systèmes de secours automatique, un commutateur de transfert automatique peut détecter la perte de puissance normale et coordonner le transfert vers la puissance du générateur.
Pour plus d'informations sur ce processus, consultez le guide de DIYPOWER sur le commutateur de transfert automatique ou le verrouillage..
Pour un système de secours industriel installé en permanence, le fonctionnement suit généralement cette séquence :
L"ATS ou le système de contrôle détecte une tension ou une fréquence secteur anormale.
L"ATS envoie une commande de démarrage au contrôleur du générateur.
Le système de démarrage lance le moteur tandis que les systèmes de carburant et d"allumage lancent la combustion.
Le contrôleur confirme que la sortie du générateur se situe dans des paramètres acceptables.
L"équipement de transfert déconnecte la source normale et connecte les charges désignées de l"installation au générateur.
Le générateur fonctionne jusqu"à ce que l"alimentation électrique normale revienne.
Une fois que la source normale reste stable pendant le délai programmé, l"ATS retransfère la charge.
Le moteur continue normalement de fonctionner sans charge pendant une période de refroidissement programmée avant de s"arrêter.
Cette séquence automatique est particulièrement utile pour les usines, les centres de données, les installations de télécommunications, les entrepôts, les hôpitaux et autres sites où une réponse manuelle pourrait retarder le rétablissement du courant.
L’efficacité du générateur mesure la quantité d’énergie combustible convertie en électricité utilisable.
L’efficacité électrique des moteurs alternatifs au gaz naturel varie considérablement selon la taille du moteur, la technologie, la charge et la base de calcul utilisée.
Les données techniques de l"EPA des États-Unis montrent que le rendement électrique des moteurs au gaz naturel varie d"environ 30 % du PCI pour les petits moteurs à plus de 46 % du PCI pour les gros moteurs à mélange pauvre. Les performances réelles doivent toujours être vérifiées par rapport aux données du fabricant pour le moteur et la puissance spécifiques.
Le fonctionnement à charge partielle est également important. Les directives techniques de l"EPA indiquent que l"efficacité des moteurs à gaz alternatifs diminue généralement à mesure que la charge diminue.
Pour une explication détaillée, consultez le guide DIYPOWER sur Quelle est l'efficacité d'un générateur de gaz naturel ?.
Un générateur au gaz naturel produit à la fois de l’électricité et de la chaleur.
Dans un générateur conventionnel, une grande partie de la chaleur est rejetée par les systèmes de refroidissement et d’échappement.
Un système de production combinée de chaleur et d'électricité (CHP) récupère l'énergie thermique utile tout en produisant de l'électricité.
Selon les directives d'efficacité de cogénération de l'EPA des États-Unis , les systèmes de cogénération atteignent généralement une efficacité totale d'environ 60 à 80 %.
Cela peut rendre la production de gaz naturel particulièrement intéressante pour les installations industrielles qui ont besoin à la fois d’électricité et de chaleur industrielle.
Bien que tous trois soient des combustibles gazeux, leurs applications diffèrent.
Carburant | Fournir | Considération typique | Application commune |
|---|---|---|---|
Gaz naturel | Pipeline ou alimentation dédiée | Pression et débit stables requis | Génération industrielle/commerciale |
Propane/GPL | Réservoir sur place | Nécessite le stockage et la livraison du carburant | Applications distantes/veille |
Biogaz | Produit sur place | L"épuration et la composition des gaz sont importantes | Projets d"agriculture, d"épuration des eaux usées et de décharges |
Le gaz naturel est couramment utilisé pour les installations industrielles et commerciales permanentes où une infrastructure de gazoduc est disponible.
Le propane peut être stocké sur place et est utile là où le gaz naturel par pipeline n’est pas disponible.
Le biogaz peut être généré à partir de :
Traitement des eaux usées
Déchets agricoles
Décharges
Digestion anaérobie
Cependant, la composition du biogaz peut varier et contenir des contaminants qui nécessitent un traitement avant que le gaz n"entre dans le moteur.
Les générateurs au gaz naturel et au diesel ont tous deux d’importantes applications industrielles.
Ni l’un ni l’autre ne devrait automatiquement être considéré comme meilleur pour chaque projet.
Facteur | Générateur de gaz naturel | Générateur diesel |
|---|---|---|
Carburant | Système d"approvisionnement en gazoduc ou en gaz | Combustible liquide sur site |
Stockage de carburant | Peut réduire le stockage sur site lorsqu"il est alimenté par pipeline | Stockage en réservoir généralement requis |
Qualité du carburant | La pression du gaz/la composition est importante | La qualité du diesel stocké est importante |
Émissions de particules | Généralement plus faible pour la combustion du gaz naturel | Dépend du moteur et du système d"émission |
Réponse à la charge | Dépend du moteur/modèle | Souvent bien adapté aux changements de charge rapides |
cogénération | Fort potentiel | Également possible |
Sites distants | Dépend de la disponibilité du gaz | Fort là où la livraison de diesel est pratique |
Génération d"heures élevées | Attrayant là où l’économie du gaz le soutient | Dépend de l"application |
Alimentation en veille | Dépend de l"application | Largement utilisé |
Entretien | Dépend du moteur/système | Dépend du moteur/système |
Le bon choix dépend :
Disponibilité du carburant
Service de générateur
Heures d"ouverture annuelles
Profil de charge
Exigences en matière d"émissions
Résilience des sites
Capacité de maintenance
Coût total de possession
Évitez de choisir uniquement en fonction du prix du carburant ou d’un seul pourcentage d’efficacité.
Non.
L’un des principaux avantages du gaz naturel alimenté par gazoduc est qu’il peut réduire la dépendance à l’égard du stockage de carburant sur site et des livraisons par camions-citernes.
Toutefois, le réseau gazier ne doit pas être décrit comme une source de combustible illimitée ou garantie.
La disponibilité peut être affectée par :
Catastrophes naturelles
Dommages aux pipelines
Réduction des services publics
Limites de pression
Conditions d"approvisionnement régionales
Arrêts planifiés
Pannes des infrastructures locales
Pour les installations industrielles critiques, la résilience des combustibles doit donc être évaluée dans le cadre de la stratégie globale d’alimentation en urgence.
Les générateurs de gaz naturel peuvent prendre en charge les lignes de production, les contrôles de processus, les moteurs, les pompes, le CVC et d"autres charges industrielles.
Les installations avec une demande électrique et thermique simultanée peuvent également évaluer la cogénération.
Les générateurs de gaz peuvent faire partie d’une architecture énergétique résiliente plus large impliquant :
Utilité + UPS + ATS + Générateur + Appareillage + Surveillance
La sélection du générateur doit prendre en compte l"acceptation de la charge, la redondance, le temps de démarrage, l"infrastructure de carburant, les exigences en matière d"émissions et les objectifs de fiabilité spécifiques au site.
Les installations ayant des besoins continus en électricité et en eau chaude peuvent bénéficier de la production de moteurs à gaz ou de cogénération lorsque les codes applicables et la conception du projet le permettent.
Lorsqu’un combustible gazeux approprié est disponible localement, les générateurs de gaz peuvent fournir une alimentation principale ou continue sans transporter de grands volumes de combustible liquide.
Le biogaz produit sur site peut potentiellement être utilisé comme carburant pour générateur après un traitement approprié.
Les grandes installations peuvent nécessiter plusieurs groupes électrogènes fonctionnant en parallèle plutôt qu"un seul générateur autonome.
DIYPOWER fournit des solutions de centrales électriques au gaz naturel pour les grands projets de production d'électricité industrielle.
Une grande installation de générateur de gaz peut contenir bien plus que le groupe électrogène lui-même.
Un système typique peut inclure :
Alimentation en gaz
↓
Régulation et traitement du gaz
↓
Moteur à gaz
↓
Alternateur
↓
Contrôleur de générateur
↓
Appareillage de commutation / ATS / Panneau de synchronisation
↓
Transformateur si nécessaire
↓
Charges industrielles
Les systèmes de support peuvent inclure :
Équipement de refroidissement
Système d"échappement
Ventilation
Batteries de démarrage
Protection incendie
Surveillance à distance
Relais de protection
Contrôles de gestion de charge
Pour les centrales électriques multi-générateurs, l"équipement de synchronisation coordonne la tension, la fréquence, l"angle de phase et le partage de charge entre les groupes électrogènes.
Les grandes installations industrielles peuvent nécessiter une production de moyenne ou haute tension plutôt qu"une production basse tension standard.
Le générateur de gaz naturel haute tension JiChai de 2 000 kW de DIYPOWER est un exemple de générateur conçu pour les grands besoins en énergie industrielle.
Pour les projets de cette envergure, les ingénieurs doivent évaluer :
Puissance kW requise
Tension du générateur
Fréquence
Pression et débit du gaz
Profil de charge
Démarrage du moteur
Fonctionnement parallèle
Synchronisation
Refroidissement
Protection
Appareillage de commutation
Exigences du transformateur
Altitude et température du site
Exigences en matière d"émissions
Potentiel de cogénération
C"est pourquoi la sélection d"un générateur industriel nécessite plus que le simple calcul de la puissance totale connectée.
Calculer:
Charge continue
Charge de pointe
Demande de démarrage du moteur
Charges critiques
Expansion future
Les moteurs industriels, les pompes, les compresseurs et les équipements CVC peuvent créer des courants de démarrage importants.
Définissez si le système fournira :
Alimentation de secours
Puissance principale
Puissance continue
cogénération
Génération de microréseaux
Un générateur destiné à un service de secours occasionnel ne devrait pas automatiquement être spécifié pour un fonctionnement continu pendant de nombreuses heures.
Confirmer:
Pression de gaz disponible
Pression moteur requise
Débit maximal
Pouvoir calorifique
Composition du gaz
Capacité du pipeline
Pour les grands producteurs, le service de gaz de l’installation existante peut nécessiter une modification.
Spécifier:
Tension
Fréquence
Sortie monophasée ou triphasée
Exigences en basse, moyenne ou haute tension
Fournir:
Altitude
Température ambiante
Humidité
Emplacement intérieur/extérieur
Conditions d"aération
Exigences en matière de bruit
La puissance du moteur peut nécessiter un déclassement dans certaines conditions de site.
Comparez les données du fabricant aux points de charge pertinents plutôt que de vous fier uniquement à la puissance nominale.
Revoir:
25 % de charge
50 % de charge
75 % de charge
100 % de charge
Pour les applications exigeant beaucoup d’heures, même de petites différences de consommation de carburant peuvent avoir un impact substantiel sur le cycle de vie.
Les intervalles d'entretien doivent suivre le manuel spécifique du fabricant du moteur et les conditions de fonctionnement réelles , plutôt qu'un nombre universel d'heures.
Les domaines de maintenance typiques comprennent :
Huile moteur
Filtres à huile
Filtres à air
Bougies d"allumage/système d"allumage
Circuit de refroidissement
Batteries de démarrage
Régulateurs de gaz
Vannes de carburant
Conduite de gaz
Alternateur
Connexions électriques
Système de contrôle
Pour les systèmes de secours, les tests périodiques sont particulièrement importants car le générateur peut rester inutilisé pendant de longues périodes avant une panne réelle.
Les systèmes à alimentation continue et à alimentation continue nécessitent une planification de la maintenance en fonction des heures de fonctionnement et des exigences de production.
DIYPOWER fournit des solutions de générateurs de gaz naturel pour les applications industrielles, commerciales, de secours, principales et d'alimentation continue.
L"évaluation du projet peut inclure :
Générateur kW/kVA
Tension et fréquence
Approvisionnement en gaz naturel
Profil de charge
Démarrage du moteur
Service de veille ou continu
Sortie basse ou haute tension
Fonctionnement parallèle
Synchronisation
Systèmes de contrôle
Refroidissement
Conditions du site
Exigences de cogénération
Explorez les générateurs de gaz naturel DIYPOWER pour les groupes électrogènes individuels ou les centrales électriques au gaz naturel pour les projets de production plus importants.
Un générateur de gaz naturel brûle un mélange gaz-air contrôlé à l’intérieur d’un moteur à combustion interne. La combustion déplace les pistons et fait tourner le vilebrequin, qui entraîne un alternateur. L"alternateur convertit la rotation mécanique en électricité CA par induction électromagnétique.
Un générateur de gaz naturel de secours bien conçu peut fonctionner indépendamment du réseau électrique. Lorsqu"il est combiné avec un ATS, le système peut détecter une panne de service public, démarrer le générateur et transférer automatiquement les charges désignées.
Cependant, le fonctionnement du générateur dépend toujours d’un approvisionnement adéquat en gaz naturel.
Certains groupes électrogènes industriels au gaz naturel sont conçus pour des applications à puissance principale ou continue.
La capacité d"un générateur spécifique à fonctionner en continu dépend de son niveau de service, de la conception du moteur, de la charge, du système de refroidissement, des exigences de maintenance et des spécifications du fabricant.
La plupart des groupes électrogènes industriels utilisent un système de démarrage électrique alimenté par batterie. La batterie de démarrage alimente le démarreur et les commandes nécessaires au démarrage du moteur.
La consommation de carburant dépend de la puissance du générateur, du pourcentage de charge, de l"efficacité du moteur, du pouvoir calorifique du gaz, des conditions du site et de la conception du moteur.
Pour les projets industriels, utilisez les données de consommation de carburant du fabricant à la charge de fonctionnement prévue.
Pas universellement.
L"efficacité dépend de la conception du moteur, de la taille du générateur et de la charge. Les moteurs diesel peuvent avoir un rendement électrique élevé et des performances à charge partielle, tandis que les moteurs au gaz naturel peuvent être intéressants pour un fonctionnement de longue durée et pour la cogénération lorsqu"il existe une infrastructure gazière appropriée.
« Générateur de gaz » peut faire référence au sens large aux générateurs fonctionnant avec des combustibles gazeux tels que le gaz naturel, le propane ou le biogaz. Un générateur de gaz naturel utilise spécifiquement le gaz naturel comme combustible.
Oui. Les moteurs alternatifs au gaz naturel sont largement utilisés dans les systèmes de cogénération car la chaleur des circuits d’échappement et de refroidissement du moteur peut être récupérée.
L"EPA des États-Unis rapporte que les systèmes de cogénération atteignent généralement un rendement total d"environ 60 à 80 %, en fonction de la technologie et de la conception du système.
Le dimensionnement du générateur doit prendre en compte la charge continue, la demande de pointe, le démarrage du moteur, les charges critiques, l"expansion future, le facteur de puissance, le régime de service et les conditions du site.
Les grands projets industriels devraient utiliser une étude de charge détaillée plutôt que de simplement ajouter les valeurs nominales des équipements.
Un générateur de gaz fonctionne selon un processus clair de conversion d’énergie :
Carburant gazeux → Combustion → Rotation mécanique → Alternateur → Alimentation électrique
Pour les applications industrielles, un fonctionnement fiable dépend également de la pression du carburant, des commandes du moteur, du refroidissement, de la régulation de tension, de l"équipement de transfert, de l"appareillage de commutation et du système électrique de l"installation.
Les générateurs de gaz naturel peuvent être utilisés pour des applications de production de secours, d"amorçage, continue, de cogénération et distribuée, mais la configuration correcte dépend de la charge réelle, de l"infrastructure de carburant, des heures de fonctionnement, de la tension, des conditions du site et des exigences de résilience.
DIYPOWER fournit des solutions industrielles de générateurs de gaz naturel et de centrales électriques pour différents besoins en énergie. Définir les conditions de fonctionnement complètes avant de sélectionner l'équipement permet de garantir que le générateur est bien adapté au projet.
