Pour calculer la taille du générateur dont vous avez besoin, ajoutez la puissance de fonctionnement de tous les équipements fonctionnant simultanément, tenez compte des charges de démarrage du moteur et incluez une marge de capacité appropriée. Pour les applications commerciales et industrielles, convertissez la puissance requise de kilowatts (kW) en kilovolt-ampères (kVA) en utilisant le facteur de puissance approprié.
Cependant, le dimensionnement d’un générateur ne se limite pas à la production électrique. Si vous envisagez d'installer un générateur, il est tout aussi important de comprendre la taille du groupe électrogène en pieds , y compris sa longueur, sa largeur, sa hauteur et l'espace d'installation requis.
Ce guide explique comment calculer la capacité du générateur, comparer les puissances nominales typiques, estimer les dimensions physiques et planifier l"espace d"installation pour les systèmes électriques résidentiels, commerciaux et industriels.
Table des matières
La bonne taille du générateur dépend de l"équipement électrique dont vous avez besoin pour faire fonctionner, de la demande de puissance simultanée maximale et des conditions de fonctionnement prévues du générateur.
La taille du générateur est généralement décrite de deux manières :
Type de dimensionnement | Mesures | Ce qu"il détermine |
|---|---|---|
Capacité électrique | Watts, kW, kVA | Quelle quantité d’énergie électrique le générateur peut fournir |
Dimensions physiques | Pieds, pouces, mètres | Combien d"espace physique le groupe électrogène occupe |
Espace d"installation | Pieds carrés ou mètres carrés | Espace nécessaire pour l"équipement, la ventilation, l"accès et la maintenance |
Par exemple, un générateur de 100 kVA évalué à un facteur de puissance de 0,8 correspond généralement à 80 kW de puissance réelle nominale. Ses dimensions physiques réelles dépendent cependant du modèle de moteur, de l’alternateur, du boîtier, du radiateur et de la disposition du réservoir de carburant.
Formule de dimensionnement de base du générateur :
kW requis du générateur = charge de fonctionnement simultanée × (1 + marge de réserve)
kVA requis du générateur = kW requis du générateur ÷ Facteur de puissance nominal
Ces équations fournissent une première estimation. Les performances de démarrage du moteur, les caractéristiques de charge et les conditions du site doivent également être évaluées avant de confirmer la note finale.
Si vous êtes nouveau dans la terminologie des générateurs, notre article sur ce que signifie un groupe électrogène explique comment les moteurs, les alternateurs et les systèmes de support fonctionnent ensemble pour produire de l'électricité.
Le calcul de la taille du générateur nécessite plus que l’addition de la puissance de chaque appareil ou machine. Vous devez identifier les charges qui fonctionnent simultanément, la quantité d"énergie qu"elles consomment et si leurs demandes de démarrage dépassent les exigences de fonctionnement normales.
Les watts en fonctionnement représentent la puissance électrique nécessaire pour maintenir l’équipement en fonctionnement dans des conditions normales.
Commencez par énumérer les équipements qui doivent recevoir l’alimentation du générateur, notamment l’éclairage, les moteurs, les pompes, les systèmes de climatisation, les ordinateurs et les machines industrielles.
Pour une charge CA monophasée de base :
Watts = Tension (V) × Courant (A) × Facteur de puissance
Pour les équipements triphasés équilibrés :
kW = √3 × Tension (V) × Courant (A) × Facteur de puissance ÷ 1 000
Si la plaque signalétique de l"équipement spécifie déjà la puissance d"entrée en kW ou en watts, utilisez cette valeur plutôt que de l"estimer à partir du seul courant.
Exemple : Charge de fonctionnement d"une installation commerciale
Équipement | Charge courante |
|---|---|
Éclairage | 10 kW |
Système CVC | 25 kW |
Pompes à eau | 15 kW |
Ordinateurs et matériel informatique | 5 kW |
Autres équipements électriques | 10 kW |
Charge totale de fonctionnement | 65 kW |
Dans cet exemple, l"installation nécessite 65 kW lorsque tous les équipements répertoriés fonctionnent simultanément.
Pour les installations dont les horaires de fonctionnement varient, calculez la demande simultanée maximale réaliste plutôt que de supposer que chaque appareil installé fonctionne à pleine capacité en continu.
Certains équipements nécessitent beaucoup plus de courant au démarrage qu"en fonctionnement normal.
Les moteurs électriques, les compresseurs d’air, les systèmes de réfrigération et les grandes pompes à eau en sont des exemples courants.
La demande de démarrage dépend du type de moteur, de la méthode de démarrage, du couple de charge et du système électrique.
Par exemple:
Charge totale de fonctionnement simultané : 65 kW
Demande de puissance active supplémentaire lors du démarrage moteur le plus important : 20 kW
Demande de puissance active estimée pendant cet événement de démarrage : 85 kW
Cet exemple simplifié illustre comment un événement de départ individuel peut augmenter temporairement la demande.
Cependant, le démarrage en kW seul ne suffit pas pour le dimensionnement final du générateur. Les ingénieurs doivent également évaluer le kVA de démarrage du moteur, le courant d"appel, la chute de tension du générateur et la réponse transitoire.
Comme expliqué dans le guide de Schneider Electric de configuration des démarreurs de moteur , différentes méthodes de démarrage peuvent influencer le comportement de démarrage du moteur et les exigences du système électrique.
Lorsque cela est possible, des démarrages échelonnés du moteur ou l"utilisation d"un équipement de démarrage à courant réduit approprié peuvent aider à gérer la demande de démarrage de pointe.
Les générateurs industriels sont généralement évalués en kVA car l"alternateur doit fournir à la fois une puissance réelle et réactive.
La relation est :
kVA = kW ÷ Facteur de puissance
Par exemple, une charge nécessitant 80 kW avec un facteur de puissance de 0,8 correspond à :
80 ÷ 0,8 = 100 kVA
Le tableau suivant montre les conversions courantes à un facteur de puissance de 0,8.
Puissance réelle (kW) | Puissance apparente (kVA) |
|---|---|
40 kW | 50kVA |
64 kW | 80 kVA |
80 kW | 100 kVA |
120 kW | 150 kVA |
160 kW | 200 kVA |
200 kW | 250 kVA |
320 kW | 400 kVA |
400 kW | 500 kVA |
800 kW | 1 000 kVA |
Il s"agit de conversions mathématiques à un facteur de puissance de 0,8, et non d"une liste de modèles de générateurs recommandés.
Le facteur de puissance affecte la relation entre la puissance réelle et apparente. de Schneider Electric Le guide de surveillance du générateur et du facteur de puissance fournit des informations techniques supplémentaires sur les conditions de fonctionnement du générateur et les effets des charges électriques spéciales.
Pour plus de détails, consultez notre guide expliquant pourquoi les groupes électrogènes sont évalués en kVA au lieu de kW..
Un générateur ne doit pas être dimensionné uniquement en faisant correspondre sa puissance nominale à la charge calculée en régime permanent.
Une marge de planification peut aider à tenir compte des variations raisonnables de charge, de l’expansion future et de l’incertitude opérationnelle.
Par exemple, supposons :
Charge totale de fonctionnement : 65 kW
Marge de réserve préliminaire : 25 %
Facteur de puissance nominal du générateur : 0,8
Calcul:
kW requis = 65 × 1,25 = 81,25 kW
kVA requis = 81,25 ÷ 0,8 = 101,56 kVA
L'exigence préliminaire en régime permanent est d'environ 102 kVA.
L"étape suivante consiste à vérifier les puissances nominales des générateurs disponibles et à confirmer que l"équipement sélectionné peut gérer la charge de démarrage la plus importante sans écarts inacceptables de tension ou de fréquence.
Une marge de 25 % est une hypothèse de planification illustrative plutôt qu’une règle d’ingénierie universelle. Les exigences réelles dépendent du profil de charge, du service nominal du générateur, des conditions ambiantes et des spécifications du projet.
Différentes applications ont des caractéristiques de charge électrique différentes. Un générateur adapté à un bureau commercial peut ne pas convenir à une installation de fabrication avec de lourdes charges de moteur, même lorsque la puissance de fonctionnement calculée est similaire.
Application | Charges électriques typiques | Considération principale en matière de dimensionnement |
|---|---|---|
Alimentation de secours à domicile | Réfrigération, éclairage, pompes, climatisation | Charges essentielles et watts de démarrage |
Bâtiments commerciaux | CVC, éclairage, ascenseurs, matériel informatique | Demande de pointe et circuits critiques |
Chantiers de construction | Outils électriques, compresseurs, pompes | Charges variables et démarrage du moteur |
Usines de fabrication | Moteurs, convoyeurs, compresseurs, équipements de production | Changements de courant de démarrage et de charge |
Centres de données | Matériel informatique, refroidissement, systèmes UPS | Acceptation de charge et qualité de l’énergie |
Installations agricoles | Pompes d"irrigation, ventilateurs, équipements de transformation | Horaires de démarrage et de fonctionnement du moteur |
Considérons un bâtiment commercial avec une charge de secours simultanée maximale mesurée de 90 kW.
En supposant une marge de réserve indicatif de 20 % :
90 kW × 1,20 = 108 kW
À un facteur de puissance nominal du générateur de 0,8 :
108 ÷ 0,8 = 135 kVA
Cela produit un besoin préliminaire en générateur de 135 kVA.
Le générateur final doit être vérifié par rapport aux valeurs nominales et aux données de performance disponibles du fabricant, en particulier si le bâtiment comprend des ascenseurs, de gros moteurs CVC ou d"autres équipements avec une demande de démarrage élevée.
Pour les projets électriques commerciaux et industriels, explorez de DIYPOWER les groupes électrogènes diesel basse tension pour examiner les configurations de production d'électricité pour différentes applications.
La surface au sol du bâtiment peut fournir un contexte utile pour une planification précoce, mais elle ne constitue pas un substitut fiable au calcul de la charge électrique.
Deux bâtiments de même superficie peuvent nécessiter des capacités de générateur très différentes.
Par exemple, un entrepôt de 20 000 pieds carrés utilisant principalement un éclairage LED peut avoir une charge électrique bien inférieure à celle d’une usine de fabrication de 20 000 pieds carrés utilisant des compresseurs, des convoyeurs et des équipements de production.
Pour le dimensionnement d’un générateur commercial, priorisez :
Demande électrique de pointe historique
Charges essentielles lors d’une panne
Exigences de démarrage du moteur
Configuration de tension et de phase requise
Calendrier d"exploitation prévu
La superficie du bâtiment doit être traitée comme une information complémentaire et non comme la principale méthode de détermination de la capacité du générateur.
La taille du groupe électrogène en pieds fait référence à la longueur physique, à la largeur et à la hauteur d'un groupe électrogène. Il est différent du dimensionnement du générateur électrique, qui se mesure en watts, kW ou kVA.
La taille des générateurs diesel industriels varie considérablement en fonction du moteur, de l"alternateur, du boîtier, du système de carburant, des composants de refroidissement et de la puissance nominale.
Les dimensions physiques d"un générateur sont généralement exprimées comme suit :
Longueur × Largeur × Hauteur (L × L × H)
Comprendre ces mesures aide les ingénieurs et les acheteurs à évaluer la disposition des salles d"équipement, les exigences de transport, les dimensions des fondations et l"accès pour la maintenance.
Le tableau ci-dessous fournit une référence dimensionnelle basée sur des configurations de générateurs industriels sélectionnées. Il ne doit pas être traité comme un tableau de tailles standardisé pour chaque générateur d’une puissance nominale particulière.
Évaluation du générateur | Longueur (pi) | Largeur (pi) | Hauteur (pi) | Configuration |
|---|---|---|---|---|
150 kVA | Env. 8.2 | Env. 4.3 | Env. 5.3 | Configuration de type ouvert de référence |
200 kVA | Env. 10.9 | Env. 3.7 | Env. 5.5 | Configuration ci-jointe de référence |
1 250 kVA | Env. 17.1 | Env. 7.1 | Env. 9.8 | Configuration de type ouvert de référence |
1 500 kVA | Env. 17.7 | Env. 8.2 | Env. 10.6 | Configuration de type ouvert de référence |
Important : il s"agit de dimensions approximatives issues de configurations de référence sélectionnées, et non de tailles standardisées ou de spécifications vérifiées du produit DIYPOWER. Les dimensions réelles doivent être obtenues à partir de la fiche technique du modèle concerné. Le tableau comprend différentes configurations et est destiné à illustrer les variations de taille physique.
Un générateur de plus grande capacité n’est pas nécessairement plus large ou plus haut que tout modèle de plus faible capacité. L"emballage de l"équipement et la conception du boîtier peuvent affecter considérablement les dimensions globales.
Un générateur diesel industriel de 150 kVA peut mesurer environ 8,2 pieds de long, 4,3 pieds de large et 5,3 pieds de haut dans une configuration de type ouvert de référence.
À un facteur de puissance nominal de 0,8 :
150 kVA × 0,8 = 120 kW
Cela signifie qu"un générateur de 150 kVA correspond à 120 kW de puissance réelle nominale à ce facteur de puissance.
Cependant, deux générateurs de 150 kVA peuvent avoir des dimensions physiques différentes.
Un groupe électrogène ouvert a généralement des exigences d"espace et d"enceinte différentes de celles d"un groupe électrogène insonorisé.
D"autres facteurs qui affectent les dimensions incluent :
Disposition du moteur et de l"alternateur
Conception d"enceinte acoustique
Capacité du réservoir de carburant intégré
Configuration du radiateur et du système de refroidissement
Équipements de contrôle des gaz d"échappement et des émissions
Vérifiez toujours la longueur, la largeur, la hauteur, le poids et la disposition de levage exactes avant de planifier le transport ou l"installation.
Les fiches techniques des générateurs industriels spécifient fréquemment les dimensions en millimètres ou en mètres.
Pour convertir des mesures :
Pieds = millimètres ÷ 304,8
Pieds = Mètres × 3,28084
Par exemple, considérons un générateur avec les dimensions physiques suivantes :
Longueur : 3 000 mm
Largeur : 1 200 mm
Hauteur : 1 600 mm
Après transformation :
Dimension | Millimètres | Pieds |
|---|---|---|
Longueur | 3 000 millimètres | 9,84 pieds |
Largeur | 1 200 millimètres | 3,94 pieds |
Hauteur | 1 600 millimètres | 5,25 pieds |
Le générateur mesure donc approximativement :
9,84 pi × 3,94 pi × 5,25 pi
Ces mesures décrivent l"enveloppe physique de l"équipement, et non la zone d"installation complète.
La conception de l’enceinte du générateur peut avoir un impact significatif sur la taille globale et la préparation du site.

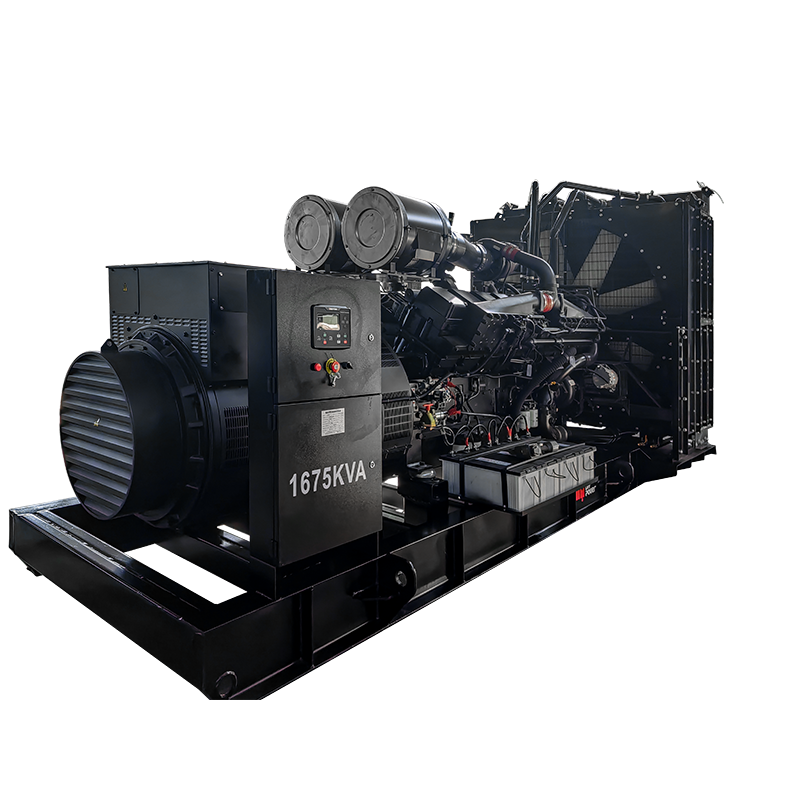

Fonctionnalité | Générateur de type ouvert | Générateur silencieux |
|---|---|---|
Configuration physique | Moteur et alternateur montés sur châssis | Générateur enfermé dans un boîtier acoustique |
Dimensions de l"équipement | Dépend du moteur et du système de refroidissement | Peut nécessiter une enveloppe de logement plus grande |
Contrôle du bruit | Nécessite généralement des mesures acoustiques externes si nécessaire | Le boîtier offre une réduction de bruit intégrée |
Installation | Souvent installé dans une salle dédiée au générateur | Fréquent dans les endroits extérieurs appropriés ou spécialement conçus |
Accès à la maintenance | Dépend de la disposition de la pièce et de la position des composants | Dépend de la disposition des portes et des panneaux de l"enceinte |
Lorsque vous comparez les dimensions du générateur en pieds, confirmez si les mesures publiées incluent le boîtier, le réservoir de carburant de base et d"autres accessoires.
L"empreinte physique d"un générateur ne représente qu"une partie des exigences d"installation.
Les installations de générateurs commerciaux et industriels doivent également fournir un espace adéquat pour la ventilation, l"entretien, les systèmes d"échappement, les connexions électriques et les dispositions d"alimentation en carburant.
La formule de base de l"empreinte est la suivante :
Empreinte du générateur (pieds carrés) = Longueur (pieds) × Largeur (pieds)
Par exemple, un générateur mesurant :
Longueur : 10 pieds
Largeur : 4 pieds
Hauteur : 5 pieds
a une empreinte d"équipement de :
10 × 4 = 40 pieds carrés
Cependant, une zone d"installation de 40 pieds carrés ne fournirait généralement pas un accès suffisant pour les systèmes de maintenance ou de support.
Supposons que la disposition préliminaire de l"équipement comprenne 3 pieds supplémentaires de chaque côté à des fins de planification illustrative.
Les dimensions de l"espace résultantes seraient :
Longueur requise = 10 + 3 + 3 = 16 pieds
Largeur requise = 4 + 3 + 3 = 10 pi
Superficie de planification rectangulaire estimée :
16 × 10 = 160 pieds carrés
Cet exemple démontre la différence entre l"empreinte du générateur et l"espace de planification global.
L'allocation de 3 pieds n'est pas un dégagement universel de sécurité ou d'entretien. Les exigences d'accès réelles dépendent du schéma d'installation du fabricant, du chemin d'air de refroidissement, de la disposition des gaz d'échappement, des codes applicables et des procédures d'entretien.
Facteur d"installation | Considération de planification |
|---|---|
Flux d"air de refroidissement | Admission d’air et évacuation d’air chaud adéquates |
Accès à la maintenance | Accès aux filtres, batteries, commandes et panneaux de service |
Acheminement des gaz d"échappement | Évacuation sûre des gaz d’échappement et protection thermique |
Système de carburant | Emplacement du réservoir, connexions de carburant et protection contre les déversements |
Connexions électriques | Accès approprié pour les câbles, les panneaux et l"appareillage de commutation |
Fondation | Support structurel approprié et contrôle des vibrations |
Exigences en matière de bruit | Traitement acoustique si nécessaire |
Livraison d"équipement | Accès approprié pour le transport, le levage et le positionnement |
Pour des considérations générales de sécurité, l'OSHA publie des conseils sur l'utilisation sûre des générateurs portables . Ce guide est principalement destiné à l'utilisation de générateurs portables ; Les générateurs diesel industriels installés en permanence nécessitent des exigences d'installation spécifiques au modèle et des codes électriques, mécaniques et de sécurité incendie locaux applicables.
Une installation complète de générateur industriel peut également inclure un commutateur de transfert automatique (ATS). Apprenez-en davantage sur ce qu’est un ATS pour un générateur diesel et comment il prend en charge le fonctionnement automatique de l’alimentation de secours.
Les problèmes de dimensionnement des générateurs résultent souvent de la négligence des caractéristiques de la demande électrique ou des exigences physiques de l’installation.
Les kilowatts mesurent la puissance, tandis que les kilowattheures mesurent la consommation d"énergie au fil du temps.
Par exemple, diviser la consommation électrique mensuelle par le nombre total d’heures donne la puissance moyenne, et non la demande électrique maximale.
Les mesures de charge de pointe sont plus utiles pour déterminer la capacité du générateur.
Un générateur peut supporter la charge de fonctionnement normale mais subir une chute de tension excessive lorsqu"un gros moteur démarre.
Le courant de démarrage, la séquence de charge et les performances transitoires du générateur doivent être pris en compte.
La surface au sol ne représente pas directement la demande électrique.
Un bureau commercial, une usine et un entrepôt peuvent avoir des surfaces au sol similaires mais des besoins en énergie très différents.
Les niveaux de veille, principal et continu décrivent différentes conditions de fonctionnement.
La puissance nominale correcte doit correspondre au service prévu, aux heures de fonctionnement prévues et aux conditions de charge autorisées.
Pour plus d'informations sur la configuration des équipements et les exigences de fonctionnement, consultez notre guide sur la façon de choisir le bon groupe électrogène..
La capacité électrique à elle seule ne garantit pas qu’un générateur s’adaptera au site disponible.
Avant l"achat, confirmez les dimensions du groupe électrogène en pieds, le poids de l"équipement, la disposition des fondations, les exigences de ventilation et l"accès pour la maintenance.
La première étape consiste à identifier tous les équipements électriques qui doivent fonctionner simultanément. Enregistrez la consommation électrique normale de chaque charge, les exigences de démarrage, la tension, la phase et le programme de fonctionnement. Utilisez ces informations pour établir la demande maximale attendue.
Ajoutez les charges de fonctionnement simultanées, considérez l"événement de démarrage de moteur le plus important, incluez une marge de planification appropriée et convertissez les kW requis en kVA si nécessaire. La note finale doit être validée par rapport aux performances du générateur et aux exigences de fonctionnement.
Les dimensions du groupe électrogène varient selon la puissance nominale, le modèle de moteur et le boîtier. Une configuration de référence de 150 kVA mesure environ 8,2 pieds de long, 4,3 pieds de large et 5,3 pieds de haut, tandis que certaines grandes configurations industrielles dépassent 17 pieds de longueur. Consultez toujours le dessin dimensionnel du modèle sélectionné.
Un générateur de 200 kVA inclus de référence mesure environ 10,9 pieds de long, 3,7 pieds de large et 5,5 pieds de haut. Les dimensions réelles peuvent différer considérablement selon les modèles et les types de boîtiers.
La taille du générateur en kVA décrit la capacité de puissance électrique apparente. La taille du générateur en pieds décrit la longueur physique, la largeur et la hauteur. Les deux sont importants lors de la planification des installations de générateurs industriels.
Calculez la demande simultanée maximale des équipements essentiels, notamment l"éclairage, le CVC, les ascenseurs, les pompes et les systèmes informatiques. Tenez compte des exigences de démarrage du moteur et convertissez la puissance réelle requise en puissance nominale appropriée du générateur.
Le dégagement requis dépend du modèle de générateur, de la disposition des radiateurs, des panneaux d"accès, du système d"échappement et des réglementations d"installation. Utilisez les dessins du fabricant et les exigences locales applicables pour déterminer l"attribution finale de l"espace.
Oui. Un générateur considérablement surdimensionné pour sa charge de fonctionnement normale peut fonctionner de manière inefficace et rencontrer des problèmes liés à une faible charge, en fonction de la conception du moteur et des conditions de fonctionnement.
La charge du générateur affecte également les coûts d’exploitation et la consommation de carburant. Notre article sur l'efficacité des générateurs diesel explique la relation entre les niveaux de charge et les performances du générateur.
La sélection du bon générateur nécessite une compréhension claire de la demande électrique, des conditions de démarrage du moteur, du fonctionnement et des exigences physiques d"installation.
DIYPOWER fournit des groupes électrogènes diesel et des solutions de production d"électricité pour les applications commerciales, industrielles et autres applications exigeantes.
Notre équipe peut vous aider à examiner :
Puissance requise du générateur en kW et kVA
Configuration de tension, fréquence et phase
Exigences de fonctionnement en mode veille, principal ou continu
Dimensions du générateur et espace d"installation
Configurations du moteur, de l"alternateur et du boîtier
Documentation technique spécifique au projet
