Donner la priorité à la capacité en watts tout en ignorant la configuration électrique est une erreur fréquente en matière d’approvisionnement. De nombreux acheteurs se concentrent entièrement sur la quantité d’énergie produite par une unité. Ils négligent la configuration électrique exacte requise pour le chantier ou les équipements connectés. Une alimentation incorrecte ou une configuration de phase incorrecte entraîne de graves conséquences. Cela entraîne une panne catastrophique des équipements. Cela annule les garanties du fabricant. Cela introduit des risques importants d’incendies électriques. De plus, une unité incompatible ne peut pas se connecter légalement ou en toute sécurité au commutateur de transfert d"une installation.
Vous avez besoin d’un cadre systématique et aligné sur l’ingénierie pour éviter ces échecs. Vous devez auditer les services électriques de votre site avec précision. Vous devez évaluer les exigences monophasées par rapport aux exigences triphasées en fonction des types de charge réels. La sélection de la correcte du générateur tension garantit un fonctionnement sûr, conforme et continu pendant les pannes de courant. Ce guide décrit les spécifications techniques, les risques de mise en œuvre et les étapes exactes requises pour adapter votre équipement de production d'électricité à l'infrastructure de votre installation.
La tension dicte la compatibilité : alors que la puissance détermine la quantité d"équipement pouvant fonctionner, la tension du générateur détermine si l"équipement peut fonctionner physiquement et en toute sécurité.
La configuration des phases est essentielle : Le choix entre une phase monophasée (typique pour un secteur résidentiel/commercial léger) et une phase triphasée (commerciale/industrielle) est une première étape non négociable dans le processus d"approvisionnement.
Correspondance des services sur site : La méthode la plus fiable pour choisir la tension du générateur pour les applications de secours consiste à faire correspondre les spécifications du panneau de service public et du commutateur de transfert existants de l"installation.
Réalités en matière de chute de tension : la mise en œuvre doit tenir compte de la longueur du câble, des surtensions du moteur de démarrage et des limites de variation acceptables pour éviter les chutes de tension qui détruisent les composants électroniques sensibles.
Table des matières
Comprendre l’énergie électrique nécessite de définir trois métriques interconnectées. La tension représente la pression électrique. Il mesure la force poussant les électrons à travers un conducteur. L"ampérage représente le flux de courant. Il mesure le volume d’électrons dépassant un point spécifique. La puissance représente la puissance totale ou le travail réel effectué. Ces trois éléments forment une relation mathématique stricte. Vous calculez la puissance totale en utilisant la formule : Watts = Volts x Ampères.
Vous ne pouvez pas isoler une métrique sans affecter les autres. Une pression électrique élevée vous permet de transmettre la même puissance totale en utilisant un flux de courant inférieur. Cette relation dicte le dimensionnement des câbles, les limites du disjoncteur et la compatibilité des équipements. Un moteur robuste nécessite une quantité spécifique de puissance totale pour tourner. Si vous fournissez cette puissance à une pression plus faible, le moteur doit tirer plus de courant pour compenser. Ce principe physique de base oriente chaque décision relative à la conception d’un système électrique.
Métrique | Définition | Rôle dans la conception du système | Unité de mesure |
|---|---|---|---|
Tension (V) | Pression électrique | Détermine la compatibilité des équipements et les exigences d’isolation | Volts |
Ampérage (A) | Flux de courant | Dicte le calibre des fils et le dimensionnement du disjoncteur | Ampères |
Puissance (W) | Puissance totale | Détermine la capacité globale du générateur | Watts/kilowatts (kW) |
Les conseils standards aux consommateurs se concentrent souvent entièrement sur la puissance. Les acheteurs dressent une liste d"appareils et achètent une unité de 10 000 watts uniquement en fonction de leur capacité totale. Cette approche est fondamentalement erronée. Une unité haute capacité est inutile si elle produit 120 V, mais votre pompe de puits principale nécessite 240 V. La puissance dicte les limites de capacité. La pression électrique dicte la compatibilité physique et électrique. Vous devez adapter exactement la pression à la conception de l"équipement.
Une pression électrique inadaptée détruit rapidement l’équipement. Les conditions de sous-tension obligent les moteurs à consommer un ampérage excessif pour maintenir la puissance requise. Cet excès de courant génère une chaleur extrême. Le moteur surchauffe, cale et finit par griller ses enroulements internes. Les conditions de surtension sont également destructrices. Pousser une pression électrique excessive à travers un circuit provoque une rupture d’isolation. Il fait frire instantanément les circuits imprimés sensibles. Vous devez considérer l’adaptation de la pression électrique comme une exigence de sécurité stricte et non comme une fonctionnalité secondaire. Les techniciens sur le terrain voient quotidiennement des compresseurs CVC en ruine parce qu"un responsable du site pensait qu"un générateur suffisamment gros pouvait alimenter n"importe quoi.
Cette configuration fournit une alimentation secteur de base pour les applications isolées. Il utilise un seul fil chaud et un fil neutre. Le principal cas d"utilisation comprend les outils électriques de chantier, l"éclairage de secours de base et les petits appareils plug-and-play. Ces unités comportent généralement des prises standard de 15 A ou 20 A. Ils offrent une grande mobilité et un fonctionnement simple pour les installations temporaires. Les équipes de construction s"en servent pour faire fonctionner les compresseurs d"air, les scies à découper et les chargeurs de batterie avant que l"alimentation temporaire du site ne soit établie.
Les limitations de cette configuration sont sévères. Vous ne pouvez pas alimenter des appareils lourds comme les climatiseurs centraux ou les pompes de puits profonds. Vous ne pouvez pas intégrer ces unités dans des commutateurs de transfert pour l"ensemble d"une installation. Il leur manque la structure de puissance à deux branches requise pour les panneaux de distribution modernes. S"appuyer sur cette configuration vous limite uniquement aux applications de rallonges. Tenter de câbler une unité strictement 120 V dans un panneau de bâtiment standard laissera la moitié des circuits morts.
Il s"agit du service standard en phase divisée pour les maisons et les petits espaces commerciaux. L"alternateur produit 240 V sur deux branches chaudes. Un neutre à prise centrale divise cette pression, fournissant deux circuits 120 V séparés. Cette configuration alimente les prises murales standard de 120 V tout en prenant en charge simultanément les appareils lourds de 240 V. Il fait fonctionner efficacement les compresseurs CVC, les fours électriques et les séchoirs robustes. Il s"agit de la configuration par défaut pour presque tous les systèmes de secours résidentiels.
Vous devez évaluer les exigences de connexion spécifiques pour cette catégorie. Pour les unités portables, vérifiez les types de prises NEMA requis. Vous aurez souvent besoin d"une fiche de verrouillage L14-30R ou 14-50R pour vous connecter à un commutateur de transfert manuel. Pour les unités de secours, évaluez les spécifications du bornier câblé. L"unité doit prendre en charge une connexion à quatre fils (deux points chauds, neutre, terre) pour s"intégrer en toute sécurité au panneau de distribution principal.
Prise NEMA | Configuration | Intensité de courant | Application typique |
|---|---|---|---|
5-20R | 120 V (chaud, neutre, terre) | 20A | Outils de chantier standard, rallonges robustes |
L5-30R | Verrouillage 120 V | 30A | Connexions RV, boîtes de distribution monophasées |
L14-30R | Verrouillage 120/240 V (2 points chauds, neutre, terre) | 30A | Commutateurs de transfert manuels pour sauvegarde à domicile (jusqu"à 7 200 W) |
14-50R | Lame droite 120/240 V | 50A | Gros générateurs portables, équipement lourd, recharge de VE |
Cette configuration sert de norme pour les bâtiments commerciaux, les salles de serveurs et les complexes commerciaux. Il utilise trois courants alternatifs distincts. Chaque courant culmine à un moment différent, fournissant une alimentation continue et fluide. Vous pouvez extraire 208 V en vous connectant sur deux branches chaudes. Vous pouvez extraire 120 V en connectant n’importe quelle branche chaude au neutre. Cette flexibilité le rend hautement souhaitable pour les installations à usage mixte.
Cette configuration offre une efficacité nettement supérieure pour les charges de moteur. Il équilibre la répartition de la puissance uniformément sur trois jambes. Cet équilibre réduit les exigences en matière de taille de conducteur et réduit la génération de chaleur dans les panneaux de distribution. C"est le choix optimal pour les installations exécutant plusieurs unités CVC sur le toit, une réfrigération commerciale et de vastes réseaux d"éclairage. Lors de l"audit d"un site commercial, vous rencontrerez fréquemment cette configuration spécifique de Wye.
Les environnements industriels lourds nécessitent une pression électrique massive pour fonctionner efficacement. Cette configuration alimente les usines de fabrication, les grandes exploitations agricoles et la machinerie lourde. La pression électrique élevée permet aux moteurs massifs de fonctionner à des ampérages inférieurs. Cela réduit la taille requise du câblage interne et des contacteurs. Il minimise les pertes d"énergie sur les longs parcours de câbles au sein de vastes installations. Un moteur de 100 chevaux fonctionnant sur 480 V nécessite un câblage en cuivre nettement plus petit que le même moteur fonctionnant sur 208 V.
La mise en œuvre de cette configuration nécessite une planification minutieuse des installations. La haute pression ne convient pas aux prises murales standards ou aux équipements de bureau. Vous devez installer des transformateurs abaisseurs spécialisés si des prises de courant de 120 V sont nécessaires sur place. Les transformateurs réduisent l"alimentation primaire de 480 V à une alimentation secondaire utilisable de 120 V pour les ordinateurs et les petits outils. Les gestionnaires d"installations doivent tenir compte de l"empreinte physique et de la génération de chaleur de ces transformateurs de type sec lors de la conception de la salle électrique.

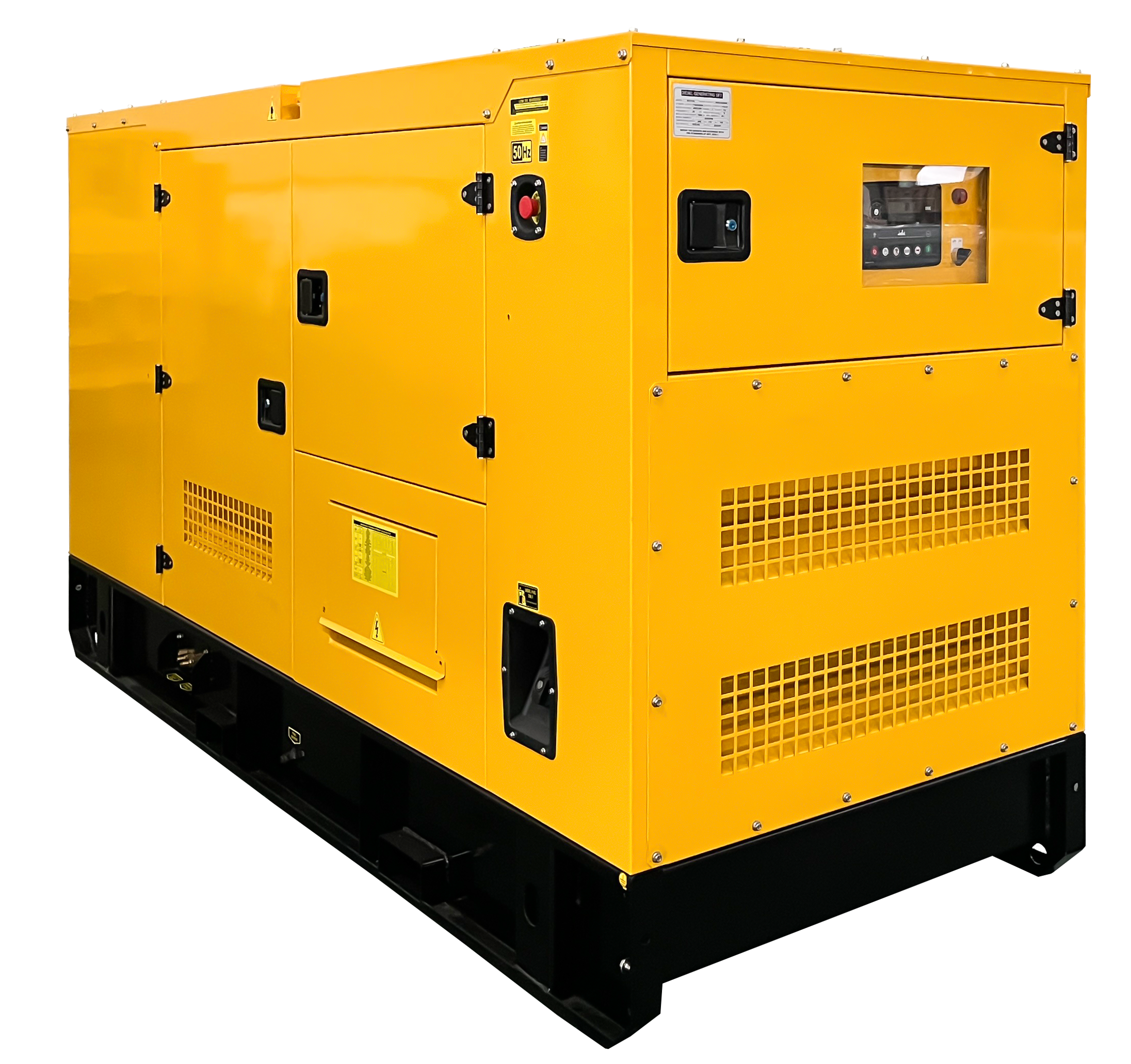

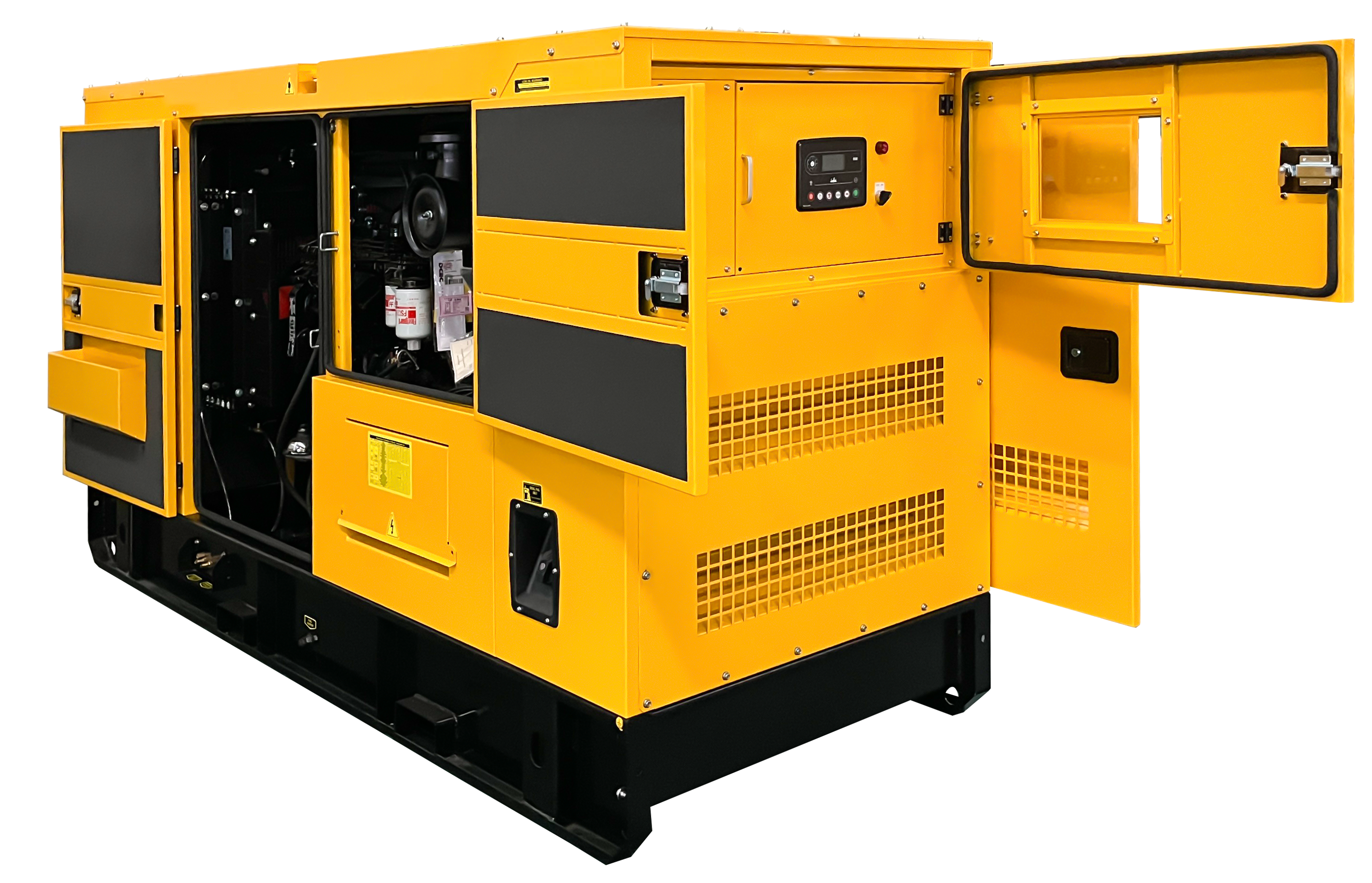

Vous devez commencer par identifier vos paramètres utilitaires actuels. Localisez le panneau de distribution principal ou le compteur principal des services publics à l"extérieur du bâtiment. Recherchez la plaque signalétique du fabricant ou l"étiquette de spécification de la société de services publics. Cette étiquette contient les paramètres électriques exacts de votre service entrant. Ne devinez pas et ne vous fiez pas à des plans de construction obsolètes. La vérification physique est obligatoire.
Identifiez les spécifications spécifiques de la plaque signalétique. Vous verrez des désignations telles que « 120/240 V monophasé à 3 fils » ou « 277/480 V triphasé à 4 fils ». Notez cette désignation exacte. La règle ici est absolue. Les unités d"alimentation de secours doivent correspondre strictement à cette valeur nominale de service. Vous ne pouvez pas installer une unité de secours triphasée sur un service public monophasé sans un équipement de conversion complexe, coûteux et souvent peu fiable. Si le service public fournit du 208 V triphasé, votre alternateur de secours doit produire exactement 208 V triphasé.
Créez une liste de charge complète de tous les appareils et systèmes que vous souhaitez alimenter. Parcourez l’installation et documentez chaque appareil critique. Séparez les appareils plug-and-play de l’infrastructure câblée. Les appareils plug-and-play comprennent les ordinateurs, les moniteurs et les outils portables. L"infrastructure câblée comprend des pompes de puits, des systèmes de traitement d"air CVC et des unités de réfrigération commerciale.
Ouvrez chaque sous-panneau et documentez les tailles et les étiquettes des disjoncteurs.
Inspectez les étiquettes de données sur tous les principaux équipements mécaniques (CVC, pompes, compresseurs).
Enregistrez la tension, la phase, les ampères de fonctionnement et les ampères de démarrage répertoriés pour chaque appareil.
Regroupez les équipements en catégories distinctes en fonction de leurs exigences électriques spécifiques.
Identifiez tout équipement spécialisé qui nécessite des tolérances électriques strictes. Les machines d"imagerie médicale, les routeurs CNC et les racks de serveurs d"entreprise ne peuvent pas tolérer les fluctuations. La documentation de ces charges sensibles dicte la qualité de l"alternateur que vous devez spécifier ultérieurement. Un alternateur de construction standard détruira une carte de commande CNC sensible en raison d"une puissance de sortie sale.
Les moteurs nécessitent beaucoup plus de puissance pour démarrer que pour fonctionner en continu. Vous devez comprendre la différence entre les watts de fonctionnement et les watts de démarrage. Les watts courants représentent la puissance nécessaire au maintien du fonctionnement. Les watts de démarrage représentent la surtension massive nécessaire pour vaincre l’inertie du moteur. Cette surtension ne dure que quelques secondes mais exerce une immense pression sur l"alternateur.
Demandez à votre équipe d’identifier l’appareil unique présentant les exigences de démarrage les plus élevées. Il s"agit généralement d"un compresseur CVC de 240 V de 5 tonnes ou d"un moteur de levage industriel. Recherchez les ampères à rotor verrouillé (LRA) sur l"étiquette de données du moteur. Ajoutez cette exigence de démarrage massive au total des watts de fonctionnement de tous les autres appareils qui fonctionneront simultanément. Ce calcul établit la taille minimale de l"alternateur nécessaire. Le dimensionnement basé sur cette surtension de pointe évite les fortes baisses de tension électriques lors des séquences de démarrage. Si vous ignorez LRA, le disjoncteur du générateur se déclenchera à chaque fois que la climatisation se mettra en marche.
Les unités monophasées sont idéales pour les charges inférieures à 1 000 ampères. Vous devez spécifier cette configuration lorsque l"équipement principal est résidentiel ou commercial léger. Si votre installation utilise un service public standard à phases divisées, c"est votre choix obligatoire. Il gère facilement l’éclairage standard, les équipements de bureau et les systèmes CVC modérés. La plupart des centres commerciaux et des restaurants autonomes fonctionnent parfaitement avec une alimentation monophasée.
Ce choix implique des compromis spécifiques. Vous bénéficiez d’un coût d’équipement initial inférieur. L"installation est généralement plus simple et moins coûteuse. Cependant, l’alimentation monophasée est moins efficace pour faire fonctionner de gros moteurs. Les moteurs lourds fonctionnant avec une alimentation monophasée consomment un ampérage plus élevé, génèrent plus de chaleur et ont généralement une durée de vie opérationnelle plus courte que leurs homologues triphasés. Vous êtes également confronté à des limitations quant à la taille maximale des moteurs que vous pouvez installer.
L"alimentation triphasée est obligatoire pour des environnements opérationnels spécifiques. Il est nécessaire pour les moteurs industriels, les grands centres de données et la fabrication lourde. Si votre installation dispose d"un service public triphasé existant, votre unité de secours doit y correspondre. Les gros moteurs nécessitent des impulsions de puissance continues et superposées que seuls trois courants alternatifs distincts peuvent fournir. Un moteur triphasé n"a pas de condensateur de démarrage ; il repose entièrement sur la rotation des phases pour commencer à tourner.
Les compromis ici favorisent la stabilité opérationnelle à long terme. Vous êtes confronté à des coûts d’équipement et d’installation initiaux plus élevés. Les commutateurs de transfert pour ces systèmes sont complexes et coûteux. Cependant, la configuration offre une distribution d’énergie plus fluide. Il permet aux moteurs robustes de fonctionner à basse température, de fonctionner plus efficacement et de durer beaucoup plus longtemps. La réduction du calibre des fils compense souvent à elle seule les coûts d’équipement initiaux plus élevés dans les grandes installations.
Tenter de contourner la correspondance de phase appropriée introduit de graves risques techniques. Essayer de faire fonctionner un équipement triphasé sur une unité monophasée nécessite des convertisseurs de phase. Les convertisseurs de phase rotatifs ou statiques ajoutent des points de défaillance. Ils souffrent de pertes d’efficacité. Ils ne parviennent souvent pas à fournir la puissance propre et équilibrée requise par les entraînements industriels sensibles. Les variateurs de fréquence (VFD) sont particulièrement connus pour leurs pannes lorsqu"ils sont alimentés par des convertisseurs de phase.
Le déséquilibre de phase présente un danger énorme dans les systèmes triphasés. Si vous connectez trop de charges monophasées de 120 V à une seule branche d’un alternateur triphasé, le système devient déséquilibré. La jambe lourdement chargée surchauffe. L"alternateur a du mal à réguler la puissance. Ce déséquilibre dégrade l"isolation des enroulements de l"alternateur et finit par provoquer une panne catastrophique du générateur. Vous devez répartir les charges de 120 V uniformément sur les trois pieds lors de l"installation. Les électriciens utilisent des calculs d’équilibrage de charge pour garantir qu’aucun tronçon ne présente un écart de plus de 10 % par rapport aux autres.
La distance dégrade la pression électrique. Lorsque le courant traverse un conducteur, la résistance naturelle fait chuter la pression. La distance entre la source d"alimentation et la charge ou le commutateur de transfert réduit directement la pression électrique disponible au terminal de l"équipement. Si vous placez une unité à 200 pieds du bâtiment, l’équipement à l’intérieur recevra moins de puissance que celle produite par l’alternateur. Il s’agit d’une limite physique stricte que vous ne pouvez pas ignorer.
Vous devez appliquer des règles d"ingénierie standard pour atténuer ce problème. La règle générale consiste à augmenter le calibre du câble pour les courses de plus de 100 pieds. Les câbles plus épais offrent moins de résistance. Le calcul de la jauge exacte requise empêche la pression électrique de descendre en dessous des tolérances de l"équipement. Le fait de ne pas augmenter la taille des câbles entraîne des démarrages lents du moteur et une surchauffe des fils. Un moteur recevant 210 V au lieu de 240 V consommera un courant excessif, déclenchera des disjoncteurs et finira par griller.
Distance entre le générateur et l’ATS | Calibre de fil requis (charge de 100 A à 240 V) | Chute de tension estimée | Impact opérationnel |
|---|---|---|---|
Jusqu"à 50 pieds | Cuivre #3 AWG | Moins de 1,5% | Performances optimales, aucun problème |
50 à 100 pieds | Cuivre #2 AWG | Env. 2,0% | Fonctionnement sûr, dans les limites des tolérances |
100 à 150 pieds | Cuivre #1 AWG | Env. 2,5% | Nécessite une augmentation de taille pour éviter la fatigue du moteur |
150 à 200 pieds | Cuivre 1/0 AWG | Env. 3,0% | Augmentation obligatoire des effectifs ; risque élevé de baisses de tension s"il est ignoré |
La production électrique est rarement parfaitement statique. Les variations acceptables se situent généralement dans une plage de +/- 5 % de la note nominale. Un système 240 V fonctionnant à 235 V ou 245 V reste dans les paramètres opérationnels sûrs. La plupart des alimentations électriques des équipements modernes peuvent gérer ces écarts mineurs et constants sans subir de dommages. Les sociétés de services publics elles-mêmes fournissent régulièrement une énergie qui fluctue dans cette fenêtre de 5 % tout au long de la journée.
Des fluctuations plus importantes et soudaines sont hautement destructrices. Les alternateurs sous-dimensionnés ou les changements soudains de charge importante provoquent des affaissements et des pointes massifs. Lorsqu’un gros compresseur démarre, il peut faire baisser la pression du système de 15 % ou plus. Ces affaissements soudains provoquent le blocage des alimentations des ordinateurs. Le pic de rebond qui en résulte peut détruire définitivement les circuits imprimés sensibles. Vous devez dimensionner l"alternateur pour absorber ces impacts. Un surdimensionnement de l"alternateur de 20 % au-dessus de votre charge de pointe calculée fournit un tampon nécessaire contre ces oscillations destructrices.
Les installations modernes dépendent fortement des microprocesseurs. Vous devez évaluer la nécessité de la technologie de régulation automatique de tension (AVR). L"AVR surveille activement la sortie de l"alternateur et ajuste le champ magnétique pour maintenir une pression électrique stricte. Les systèmes AVR de haute qualité maintiennent la sortie à +/- 1 % du paramètre cible. La technologie inverseur offre un contrôle encore plus strict en convertissant le courant alternatif en courant continu et en le reconvertissant en courant alternatif ultra propre. Si vous alimentez une salle de serveurs ou un établissement médical, l"AVR n"est pas facultatif.
Vous devez également évaluer la distorsion harmonique totale (THD). Un THD élevé déforme l"onde sinusoïdale propre du courant alternatif. Les unités de construction standard produisent souvent un THD supérieur à 15 %. Cette alimentation sale amène les systèmes UPS à rejeter l’alimentation du générateur. Cela provoque le redémarrage des serveurs de manière aléatoire. Pour l"infrastructure informatique et l"électronique sensible, vous devez spécifier un alternateur évalué à moins de 5 % de THD. Une énergie propre garantit que vos systèmes de sauvegarde ne détruisent pas l’équipement qu’ils sont censés protéger.
L"intégration électrique nécessite le strict respect des codes de sécurité. Le National Electrical Code (NEC) dicte des exigences strictes pour les systèmes d’alimentation de secours. Vous devez faire correspondre exactement les paramètres de sortie du générateur au commutateur de transfert automatique (ATS) ou au commutateur de transfert manuel (MTS). La configuration des phases, l"intensité maximale et la pression électrique doivent s"aligner sur tous les composants. L"article 702 du NEC couvre les systèmes de secours facultatifs, et les inspecteurs vérifieront rigoureusement ces paramètres.
Les configurations incompatibles présentent de graves risques pour la sécurité. La connexion d"une unité de 240 V à un commutateur de transfert évalué uniquement pour 120 V entraînera une défaillance immédiate des composants. Il échouera aux inspections électriques municipales. Plus important encore, cela crée de graves risques d’incendie au sein du panneau de distribution. Vérifiez toujours la plaque signalétique ATS avant de finaliser l’achat de l’équipement. Le commutateur de transfert fait office de gardien ; s"il ne peut pas gérer la pression électrique spécifique, l"ensemble du système est compromis.
Prenez les mesures concrètes suivantes pour sécuriser le bon équipement :
Photographiez les plaques signalétiques de votre compteur principal, de votre panneau de distribution principal et des charges de moteur les plus importantes pour garantir une documentation précise.
Compilez une liste de charge complète séparant les exigences en matière d"équipement 120 V, 240 V et triphasé pour calculer les besoins exacts en capacité.
Consultez un électricien commercial agréé pour vérifier l"équilibre exact des phases et la compatibilité du commutateur de transfert de votre installation.
Spécifiez la pression électrique exacte, les exigences de phase et le THD maximum acceptable avant de demander des devis aux fournisseurs.
R : Oui, s’il s’agit d’un système à phases divisées. Une unité standard 120/240 V fournit les deux tensions. Il utilise deux pattes chaudes et un fil neutre. Vous pouvez accéder au 120 V via les prises de courant standard de l"unité. Lorsqu"il est câblé à un commutateur de transfert, le panneau de distribution divise l"alimentation 240 V en circuits séparés de 120 V pour les prises murales standard.
R : Les fluctuations provoquent des baisses de tension du générateur. Lorsque la pression électrique descend en dessous des limites acceptables, les moteurs consomment un ampérage excessif pour compenser. Cela provoque un calage du moteur, une surchauffe grave et une fonte de l"isolation. Des chutes soudaines et des pics de rebond ultérieurs peuvent faire frire de façon permanente les circuits imprimés sensibles des ordinateurs, des contrôleurs CVC et des appareils modernes.
R : Vous devez vérifier votre infrastructure de services publics existante. Regardez la plaque signalétique de votre panneau de disjoncteurs principal ou le compteur de services publics à l"extérieur de votre installation. Si l"étiquette indique « 1-Phase », vous avez besoin d"une unité monophasée. S"il indique « Triphasé », vous devez spécifier une unité triphasée. Vérifiez également les étiquettes de données sur votre plus gros équipement industriel.
R : Certaines unités commerciales sont équipées d"alternateurs reconnectables à 12 fils. Un technicien qualifié peut recâbler les câbles internes pour changer la sortie de 208 V à 480 V, par exemple. Cependant, il s’agit d’un travail strictement réservé aux professionnels agréés. Le recâblage DIY provoque une panne catastrophique de l"alternateur, annule les garanties et crée de graves risques d"électrocution.
R : Une baisse se produit lorsqu’un gros moteur nécessite une augmentation massive de puissance pour commencer à tourner. Cette surtension, connue sous le nom d"ampères à rotor verrouillé (LRA), draine temporairement la pression électrique disponible de l"alternateur. L"identification de l"appareil avec les watts de démarrage les plus élevés est cruciale pour dimensionner correctement l"alternateur et éviter ces creux destructeurs.
R : La consommation de carburant est principalement liée à la charge totale ou à la puissance consommée, et non à la configuration spécifique de la pression électrique. Un moteur travaille aussi dur pour produire 10 kW à 120 V qu’à 480 V. Cependant, les systèmes triphasés font souvent fonctionner les moteurs lourds plus efficacement, ce qui peut légèrement optimiser le rendement énergétique global du système au fil du temps.
