Choisir la bonne valeur nominale en kVA pour un générateur diesel est essentiel pour une alimentation électrique fiable, un fonctionnement efficace et des performances à long terme de l'équipement. Un générateur sous-dimensionné peut avoir des difficultés avec les charges de démarrage du moteur ou une surcharge pendant les pics de demande, tandis qu'un générateur surdimensionné peut augmenter les coûts d'investissement et créer un fonctionnement inefficace à faible charge.
Pour déterminer la capacité correcte du générateur, vous devez calculer votre charge électrique, comprendre la relation entre kW et kVA, tenir compte des exigences de démarrage du moteur et sélectionner le niveau de service approprié du générateur.
Dans ce guide, DIYPOWER explique comment calculer les besoins en kVA des générateurs diesel, avec des exemples pratiques et des considérations de sélection pour les projets commerciaux et industriels.
Table des matières
kVA signifie kilovolt-ampères , une mesure de la puissance électrique apparente.
La capacité du générateur diesel est généralement exprimée en deux unités :
kW (kilowatts) : puissance réelle disponible pour effectuer un travail utile.
kVA (kilovolt-ampères) : puissance apparente, représentant la combinaison de la puissance réelle et réactive.
Facteur de puissance (PF) : Le rapport entre la puissance réelle et la puissance apparente.
La relation est :
kW = kVA × facteur de puissance
Ou:
kVA = kW ÷ Facteur de puissance
De nombreux groupes électrogènes diesel triphasés industriels sont évalués à un facteur de puissance de 0,8. Cependant, il s"agit d"une convention relative à l"évaluation des équipements et ne doit pas être confondue avec le facteur de puissance réel de chaque charge connectée.

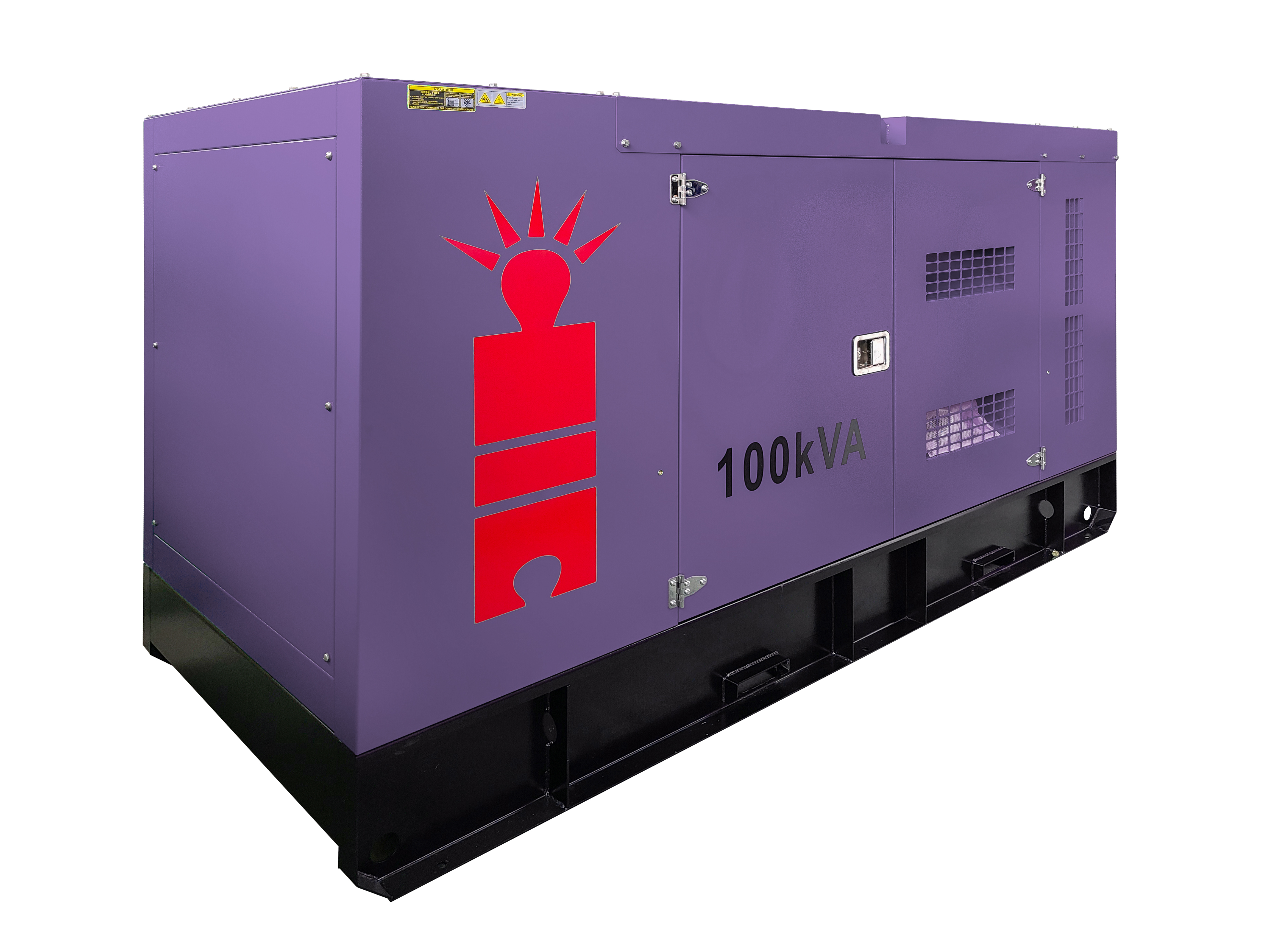

Si un générateur diesel est évalué à 100 kVA avec un facteur de puissance nominal de 0,8 :
100 kVA × 0,8 = 80 kW
Cela signifie que le générateur a une capacité de puissance apparente nominale de 100 kVA et une puissance réelle correspondante de 80 kW.
Ces deux limitations doivent être prises en compte lors de la sélection de l"équipement.
Pour une explication plus détaillée, lisez Quelle quantité d’énergie produit un générateur diesel ?.
Bien que kVA et kW soient étroitement liés, ils décrivent différents aspects de la production du générateur.
Paramètre | kW | kVA |
|---|---|---|
Nom et prénom | Kilowatt | Kilovolt-ampère |
Signification | Un vrai pouvoir | Puissance apparente |
Relation | kW = kVA × PF | kVA = kW ÷ PF |
Considération principale concernant l"équipement | Capacité de puissance du moteur | Capacité électrique de l"alternateur |
Utilisation typique | Production utile et demande de charge | Puissance du générateur et dimensionnement électrique |
Pour les applications industrielles, la sélection d"un générateur nécessite de vérifier à la fois les kW disponibles du moteur et les capacités en kVA et en puissance réactive de l"alternateur.
Un générateur qui répond à la demande de puissance réelle peut toujours ne pas convenir si les charges connectées nécessitent une puissance réactive excessive ou présentent des caractéristiques de démarrage difficiles.
Un processus pratique de dimensionnement d’un générateur commence par la charge électrique plutôt que par le modèle du générateur.
Les étapes suivantes peuvent aider à déterminer une note préliminaire.
Énumérez tous les équipements qui doivent fonctionner lorsque le générateur diesel fournit de l’électricité.
Enregistrez la puissance électrique de chaque charge, les conditions de fonctionnement et le facteur de puissance lorsqu"ils sont disponibles.
L"équipement typique comprend :
Moteurs et pompes industriels
Compresseurs d"air
Systèmes CVC
Éclairage
Machines de production
Serveurs et équipements de communication
Systèmes UPS
Pour chaque article, déterminez s"il fonctionne en continu, par intermittence ou uniquement pendant des processus de production spécifiques.
Exemple de programme de charge électrique :
Équipement | Puissance de fonctionnement |
|---|---|
Moteurs industriels | 120 kW |
Équipement CVC | 60 kW |
Pompes et compresseurs | 80 kW |
Systèmes d"éclairage et auxiliaires | 40 kW |
Équipements de contrôle et de communication | 20 kW |
Total | 320 kW |
Dans cet exemple, la demande de fonctionnement simultanée maximale est supposée être de 320 kW.
Pour un projet réel, utilisez la demande mesurée ou les données techniques spécifiques à l"équipement plutôt que de supposer que toutes les charges connectées fonctionnent simultanément.
Si la charge courante globale a un facteur de puissance supposé de 0,8 :
kVA requis = 320 ÷ 0,8
Puissance apparente requise = 400 kVA
Il s’agit de la demande préliminaire de puissance apparente en régime permanent.
Il ne prend pas encore en compte le démarrage du moteur, le déclassement environnemental, l"expansion ou d"autres contraintes du système.
Si le facteur de puissance de charge combiné réel diffère de 0,8, utilisez la valeur appropriée dans le calcul.
Les moteurs électriques peuvent consommer un courant nettement plus élevé au démarrage qu’en fonctionnement normal.
Le kVA de démarrage requis dépend de facteurs tels que :
Taille et conception du moteur
Démarrage direct ou à tension réduite
Démarreur progressif ou variateur de fréquence
Facteur de puissance de démarrage
Charge mécanique pendant l"accélération
Creux de tension acceptable du générateur
Par exemple, un gros moteur peut avoir un courant de démarrage plusieurs fois supérieur à son courant de fonctionnement nominal.
Un générateur capable de répondre à la demande normale en kW du moteur peut toujours subir une chute de tension excessive lorsque le moteur démarre.
Les exigences de démarrage du moteur doivent donc être évaluées séparément de la charge de fonctionnement en régime permanent.
Pour plus d'informations, reportez-vous à de Caterpillar. la section Groupes électrogènes adaptés aux charges moteur .
Lorsque plusieurs gros moteurs fonctionnent dans la même installation, leur séquence de démarrage affecte les exigences de charge de pointe du générateur.
Au lieu de supposer que chaque moteur démarre simultanément, les ingénieurs peuvent évaluer la restauration contrôlée de la charge.
Une séquence typique peut impliquer :
Identifier les charges électriques essentielles.
Détermination du kVA de démarrage de chaque moteur.
Calcul de la charge courante déjà connectée à chaque étape.
Évaluation de la charge supplémentaire imposée par le prochain moteur.
Vérification de la réponse en tension et en fréquence prévue du générateur.
Ajuster les délais de démarrage ou utiliser un équipement de démarrage à courant réduit, le cas échéant.
Il n’existe pas de règle universelle exigeant que le plus gros moteur démarre en premier ou en dernier.
La séquence correcte dépend de la combinaison des charges de fonctionnement existantes, des demandes de démarrage, des chutes de tension acceptables et des priorités opérationnelles.
Pour les applications industrielles complexes, le logiciel de dimensionnement du fabricant doit être utilisé pour modéliser la séquence de démarrage complète.
Les performances du générateur peuvent diminuer dans certaines conditions environnementales.
La haute altitude peut réduire la puissance moteur disponible en raison de la faible densité de l’air. Une température ambiante élevée peut également affecter le refroidissement du moteur et la capacité de l"alternateur.
Cependant, les pourcentages de déclassement varient en fonction du modèle de moteur, du système de suralimentation, de la conception de l"alternateur, du système de refroidissement et des conditions de référence du fabricant.
La capacité finale doit donc être calculée à l"aide des données de déclassement publiées pour l"équipement spécifique.
Par exemple, si un générateur a un facteur de déclassement de puissance applicable de 0,95, sa capacité disponible est d"environ 95 % de la puissance nominale de référence correspondante.
La capacité nominale requise serait calculée comme suit :
Capacité nominale requise = Capacité requise du site ÷ Facteur de déclassement
Cette méthode est plus appropriée que l’application d’un pourcentage universel d’altitude ou de température à chaque générateur diesel.
Les installations peuvent ajouter des machines, des capacités CVC, des lignes de production ou des équipements électriques au fil du temps.
Lorsqu’une croissance future est raisonnablement attendue, une allocation d’expansion appropriée peut être incluse lors du dimensionnement préliminaire.
Par exemple, un projet peut inclure une allocation de 20 % pour une charge de fonctionnement supplémentaire.
Toutefois, une marge fixe ne doit pas être appliquée automatiquement à chaque projet.
Un surdimensionnement excessif peut augmenter les coûts des équipements et entraîner un fonctionnement prolongé à faible charge.
L"allocation finale doit refléter l"agrandissement prévu de l"installation et les besoins d"exploitation.
Considérons une usine de fabrication avec les exigences préliminaires suivantes :
Paramètre | Exigence du projet |
|---|---|
Charge de fonctionnement maximale | 500 kW |
Charge combinée supposée PF | 0.8 |
Allocation d"expansion supplémentaire | 20% |
Facteur de capacité présumé du site | 0.95 |
Tension de fonctionnement | 400 V, triphasé |
Application | Puissance de veille industrielle |
500 kW ÷ 0,8 = 625 kVA
625 kVA × 1,20 = 750 kVA
La puissance réelle requise correspondante pour un PF supposé de 0,8 est de 600 kW.
Si le facteur de capacité du site applicable est de 0,95 :
750 kVA ÷ 0,95 ≈ 789,5 kVA
La capacité préliminaire requise est d’environ 790 kVA.
Un générateur de 800 kVA évalué à 0,8 PF fournirait nominalement :
800 × 0,8 = 640 kW
Si le facteur de déclassement supposé du site de 0,95 s"applique également aux capacités en kW et en kVA, sa capacité disponible sur le site serait d"environ :
760 kVA
608 kW
Cela couvrirait les besoins en régime permanent de l"exemple de 750 kVA et 600 kW avec une capacité restante limitée.
Cependant, 800 kVA n'est qu'une évaluation préliminaire et non une sélection finale confirmée..
Le générateur doit également être évalué pour le démarrage du moteur, les charges non linéaires, la réponse transitoire, le déclassement spécifique au fabricant et la classification de fonctionnement en veille ou principale requise.
Le projet actuel pourrait nécessiter un générateur plus grand ou une configuration d"alternateur différente.
Pour référence, explorez de DIYPOWER. la gamme de générateurs diesel de 500 à 1 000 kVA .
Le tableau suivant illustre la relation entre les valeurs nominales en kVA des générateurs couramment utilisés et les valeurs nominales en kW correspondantes à un facteur de puissance nominal de 0,8.
Évaluation du générateur | kW nominal à 0,8 PF | Échelle typique du projet |
|---|---|---|
50kVA | 40 kW | Petites installations et charges essentielles sélectionnées |
100 kVA | 80 kW | Bâtiments commerciaux et petites charges industrielles |
200 kVA | 160 kW | Ateliers et installations commerciales |
250 kVA | 200 kW | Applications industrielles moyennes |
400 kVA | 320 kW | Usines et installations commerciales plus grandes |
500 kVA | 400 kW | Systèmes de production industrielle et de sauvegarde |
800 kVA | 640 kW | Des installations de fabrication plus grandes |
1 000 kVA | 800 kW | Applications industrielles à forte demande |
1 500 kVA | 1200 kW | Grandes installations et infrastructures électriques |
2000 kVA | 1600 kW | Grands projets industriels et d’infrastructures |
Remarque : Il s'agit d'équivalents kW nominaux et non de recommandations universelles pour les applications répertoriées. La sélection réelle dépend du profil de charge, des caractéristiques nominales du générateur et des conditions du projet.
DIYPOWER propose des catégories de générateurs couvrant différentes gammes de capacités :
La capacité correcte du générateur dépend également du fonctionnement de l"équipement.
Un générateur diesel peut avoir différentes puissances nominales dans les classifications de fonctionnement en veille, principal et continu.
Type de notation | Demande principale | Caractéristiques de fonctionnement |
|---|---|---|
Alimentation de secours d"urgence (ESP) | Sauvegarde en cas de panne de service | Charges variables en fonctionnement d"urgence, sous réserve des conditions nominales |
Puissance principale (PRP) | Alimentation primaire pour charges variables | Conçu pour un fonctionnement prolongé dans des conditions de charge définies |
Puissance continue (COP) | Applications à charge de base constante | Conçu pour un rendement constant et soutenu dans des conditions définies |
Un indice ESP est destiné à fournir de l"énergie pendant les interruptions de la source de service normale.
Les heures de fonctionnement autorisées, le facteur de charge moyen et d"autres limitations dépendent de la norme nominale applicable et des spécifications de l"équipement.
Les générateurs de secours ne doivent pas être sélectionnés pour un fonctionnement continu sans restriction uniquement parce qu’ils ont une puissance nominale plus élevée.
L"alimentation principale convient aux applications dans lesquelles le générateur sert d"alimentation électrique principale dans des conditions de charge variables.
Les exemples incluent les installations industrielles éloignées, les opérations de construction et les emplacements sans électricité fiable.
La charge autorisée et toute capacité de surcharge doivent être vérifiées dans la documentation du fabricant.
La puissance continue s"applique aux équipements destinés à fournir une charge constante définie pour un fonctionnement prolongé.
Cette classification est pertinente pour la production d’électricité de base et d’autres applications avec une demande électrique relativement stable.
Avant de choisir un générateur, vérifiez si le chiffre kVA publié représente une capacité de secours, principale ou continue.
Pour des conseils de sélection plus larges, lisez Comment choisir le bon groupe électrogène.
Un dimensionnement incorrect peut affecter les performances électriques, le rendement énergétique, la durée de vie des équipements et les coûts d"exploitation à long terme.
Un générateur sous-dimensionné peut rencontrer :
Déclenchements en surcharge
Chute de tension excessive lors du démarrage du moteur
Mauvaise stabilité de fréquence
Difficulté à démarrer les gros moteurs
Puissance insuffisante pour les équipements supplémentaires
Interruptions de courant imprévues
Ces problèmes sont particulièrement importants dans les installations comportant de grandes charges inductives ou des équipements sensibles aux perturbations de tension.
Un générateur diesel considérablement surdimensionné peut fonctionner à faible charge pendant de longues périodes.
Selon la conception du moteur et les conditions de fonctionnement, un fonctionnement prolongé à faible charge peut contribuer à une combustion incomplète, à une accumulation de carbone et à un empilement humide.
D"autres inconvénients peuvent inclure un coût d"achat plus élevé, des dépenses d"installation inutiles et une efficacité opérationnelle réduite.
Cependant, sélectionner un générateur doté d’une capacité supplémentaire n’est pas en soi incorrect.
Une conception appropriée doit équilibrer la fiabilité, la croissance future, les performances de démarrage du moteur et la charge de fonctionnement attendue.
La plage de charge de fonctionnement appropriée doit suivre les recommandations du fabricant plutôt qu"un pourcentage fixe universel.
Certains équipements électriques, notamment les systèmes UPS, les variateurs de fréquence et les convertisseurs électroniques de puissance, produisent des courants harmoniques.
En fonction de la conception de l"équipement et du profil harmonique, ces charges peuvent affecter le chauffage de l"alternateur et la distorsion de la forme d"onde de tension.
Les ingénieurs devront peut-être évaluer les performances de l"alternateur séparément de la capacité en kW du moteur.
Dans les installations triphasées, des charges monophasées inégalement réparties peuvent créer un déséquilibre de phase.
Le générateur doit être évalué pour ses limites autorisées de charge de phase et de déséquilibre.
Un calcul de kVA total équilibré à lui seul peut ne pas identifier ces contraintes.
La tension et la fréquence du générateur doivent correspondre aux exigences d"installation.
Les configurations courantes incluent les systèmes triphasés 400 V/50 Hz et 480 V/60 Hz, bien que d"autres valeurs nominales soient largement utilisées.
La sélection réelle dépend du système de distribution électrique et du marché de destination.
Les projets de générateurs de secours peuvent inclure un commutateur de transfert automatique (ATS) pour transférer les charges électriques de la source de service public vers l"alimentation du générateur.
L"ATS, le système de distribution électrique et le contrôleur du générateur doivent être correctement coordonnés.
Un délestage et une restauration par étapes peuvent être nécessaires lorsque la demande connectée dépasse la capacité disponible du générateur.
Différentes industries ont des profils de charge et des exigences de continuité électrique différents.
Les installations de fabrication nécessitent souvent une évaluation minutieuse des moteurs industriels, des compresseurs, des machines de production et des charges non linéaires.
Les performances de démarrage du moteur et la chute de tension autorisée peuvent être plus importantes que le total des kVA en régime permanent seul.
Les bâtiments commerciaux comprennent généralement l’éclairage, le CVC, les pompes, les ascenseurs et les équipements de communication.
Le dimensionnement du générateur dépend du fait que le projet alimente les charges essentielles ou l"ensemble du bâtiment.
Les projets de centres de données peuvent nécessiter une coordination entre les générateurs, les systèmes UPS, les équipements de refroidissement et l"infrastructure de distribution d"énergie.
Une attention particulière doit être accordée aux étapes de charge, à la compatibilité de l"onduleur, à la redondance et aux exigences de conception du système électrique applicables.
Les sites distants peuvent faire fonctionner des générateurs pendant des périodes prolongées, ce qui rend les niveaux de fonctionnement principal ou continu particulièrement pertinents.
La consommation de carburant, la maintenance, la variation de charge et les conditions environnementales doivent être évaluées parallèlement à la capacité nominale en kVA.
Avant de sélectionner un générateur diesel, préparez les informations de projet suivantes :
Exigence | Informations à fournir |
|---|---|
Demande électrique totale | kW et kVA en fonctionnement |
Facteur de puissance | Charge réelle ou estimée PF |
Charges de démarrage | Tailles de moteur et méthodes de démarrage |
Tension et fréquence | Puissance électrique requise |
Configuration des phases | Monophasé ou triphasé |
Service d"exploitation | Veille, prime ou continu |
Lieu d"installation | Pays, altitude et température |
Caractéristiques de charge | Moteurs, UPS, VFD, CVC, éclairage |
Expansion future | Croissance prévue de la capacité électrique |
Exigences de contrôle | ATS, démarrage à distance, gestion de charge |
Ces informations aident le fournisseur du générateur à évaluer les caractéristiques de l"équipement approprié et à éviter un surdimensionnement ou un sous-dimensionnement inutile.
Chez DIYPOWER, nous fournissons des solutions de générateurs diesel pour les applications commerciales, industrielles et d"infrastructure. Notre gamme de générateurs couvre plusieurs catégories de capacité et exigences de fonctionnement.
Pour les projets complexes, le dimensionnement du générateur doit être confirmé par une étude de charge détaillée et une évaluation des performances spécifiques à l"équipement.
Calculez la charge de fonctionnement simultanée maximale en kW, déterminez le facteur de puissance de charge combinée applicable et divisez kW par cette valeur pour estimer la puissance apparente en kVA. Évaluez ensuite le démarrage du moteur, le déclassement environnemental, la croissance de la charge et la classification nominale du générateur avant de sélectionner un modèle final.
Avec un facteur de puissance nominal de 0,8, un générateur de 100 kVA a une puissance réelle nominale correspondante de 80 kW. La puissance réellement disponible dépend de sa capacité de fonctionnement et des conditions du site.
Avec un facteur de puissance supposé de 0,8, 200 kW correspondent à 250 kVA de puissance apparente en régime permanent. Cependant, la puissance nominale finale du générateur devra peut-être être plus élevée en fonction du démarrage du moteur, du déclassement environnemental et de la marge de capacité requise.
Non. Un générateur plus gros offre une capacité nominale supplémentaire, mais un surdimensionnement inutile peut augmenter les coûts et créer des conditions de fonctionnement inefficaces à faible charge. La taille correcte doit refléter les charges de fonctionnement et de démarrage attendues.
Un générateur typique de 500 kVA évalué à un facteur de puissance de 0,8 a une puissance de sortie réelle nominale correspondante de 400 kW. Il ne faut pas supposer qu"il fournit 500 kW à moins que l"équipement spécifique ne soit expressément conçu pour le faire.
Oui. Les gros moteurs peuvent nécessiter un courant de démarrage important, créant une demande temporaire en kVA et une chute de tension. Le générateur et l"alternateur doivent être évalués pour ces conditions transitoires en utilisant les données réelles de démarrage du moteur.
Choisissez des niveaux de veille pour les applications de secours appropriées et des niveaux privilégiés pour un fonctionnement étendu à charge variable. Comparez toujours la valeur nominale publiée du générateur avec le service réellement prévu.
Il n’existe pas d’allocation universelle. La croissance future, la charge attendue, les demandes de démarrage et les recommandations d"exploitation du fabricant devraient déterminer la marge de capacité appropriée.
La sélection de la bonne valeur nominale en kVA pour un générateur diesel nécessite une compréhension claire de la demande électrique, du facteur de puissance, des caractéristiques de démarrage du moteur, du fonctionnement et des conditions environnementales.
La relation de base entre kW et kVA constitue un point de départ utile, mais une évaluation complète du dimensionnement doit prendre en compte les exigences de fonctionnement en régime permanent et transitoire.

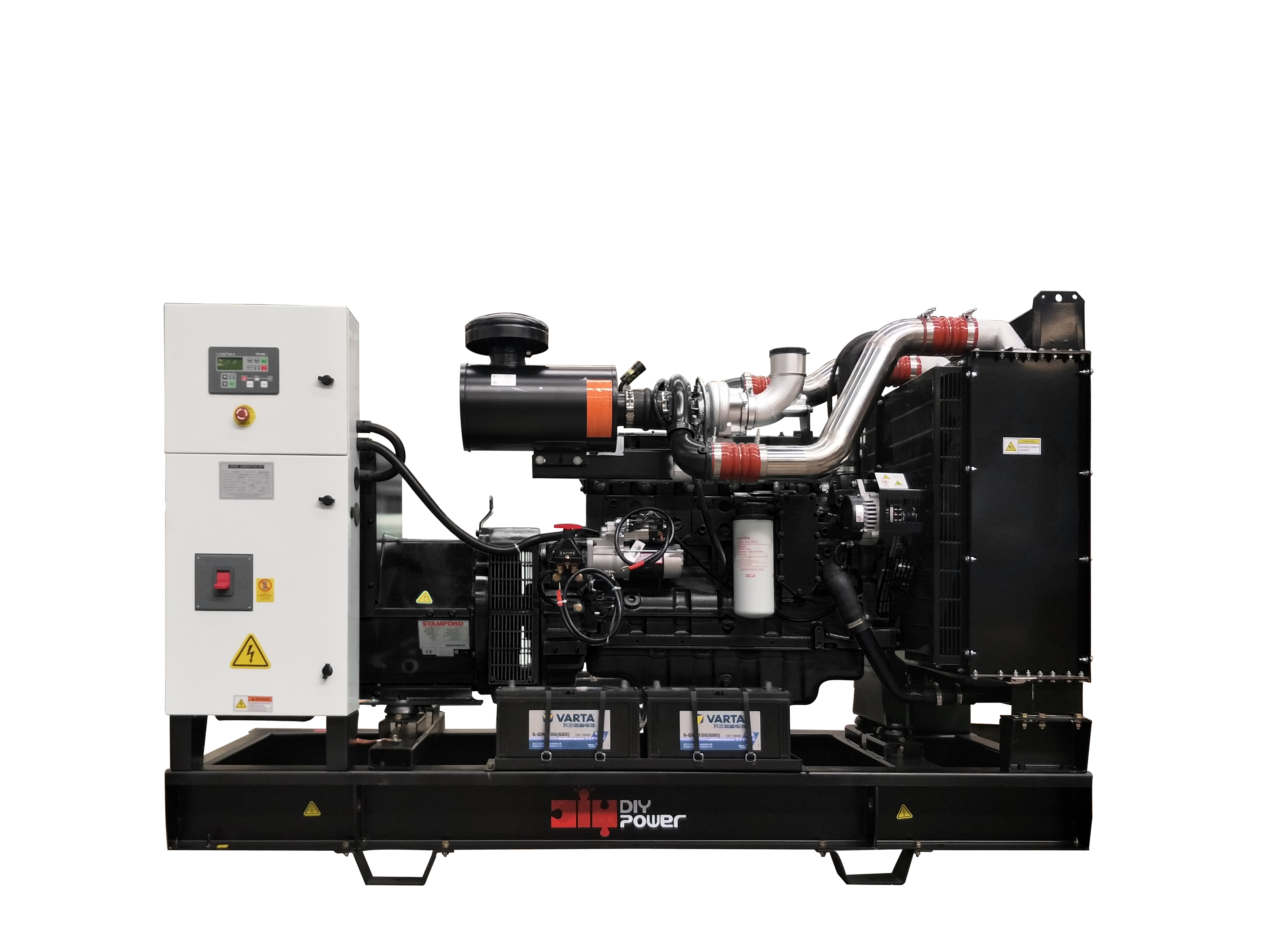

Chez DIYPOWER, nous proposons des groupes électrogènes diesel dans différentes gammes de capacités pour les projets industriels, commerciaux et d"infrastructure.
Explorez notre gamme de générateurs diesel ou contactez DIYPOWER pour discuter de la valeur nominale kVA requise, de la charge électrique et des spécifications du projet.
