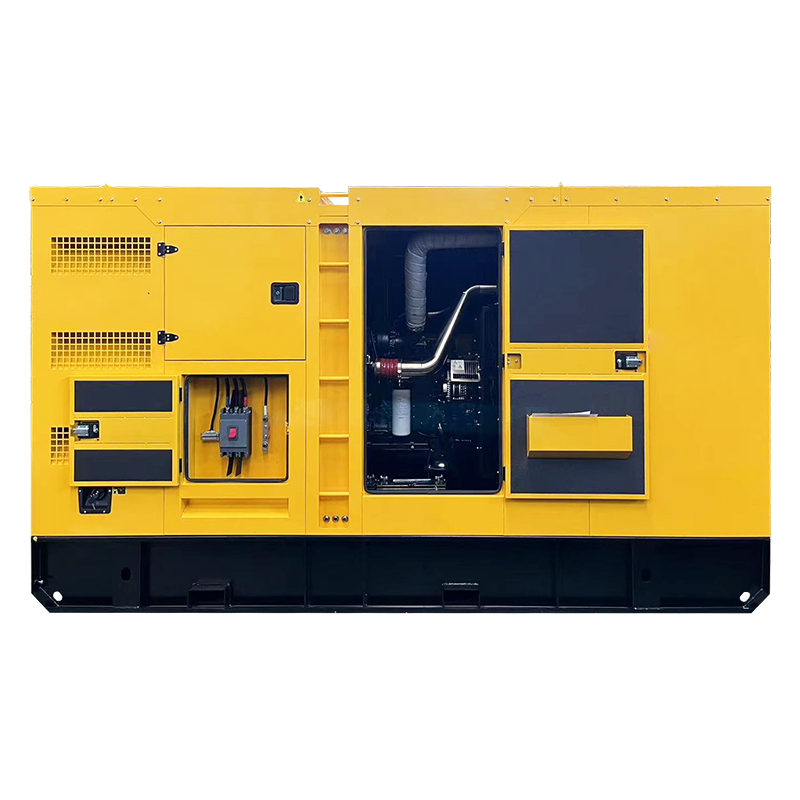

Lorsque le soleil disparaît pendant des jours et que votre parc de batteries se vide, le fait de dépendre uniquement de l"énergie solaire rend votre site vulnérable. Les événements météorologiques prolongés et les cycles de forte demande exigent de la redondance. L"intégration d"un groupe électrogène traditionnel à base de carburant avec un panneau solaire résout ce déficit énergétique. Cependant, l’intégration physique introduit de fortes frictions techniques. Un câblage inapproprié, des fréquences incompatibles ou une polarité inversée feront frire les onduleurs sensibles, dégraderont la santé de la batterie et créeront de graves risques d"incendie. Ce guide fournit un cadre étape par étape, conforme au code, pour connecter en toute sécurité un générateur de secours à votre matériel solaire. Nous couvrons les architectures hors réseau câblées et les configurations portables. Vous apprendrez à faire correspondre les spécifications des composants, à configurer les paramètres de charge et à mettre en œuvre les mécanismes de transfert appropriés pour garantir un fonctionnement sûr dans votre infrastructure électrique.
La compatibilité de l"onduleur n"est pas négociable : le succès dépend de l"adaptation de la distorsion harmonique totale (THD) et de la capacité de sortie du générateur aux tolérances d"entrée CA de l"onduleur solaire.
Les mécanismes de transfert dictent la sécurité : un commutateur de transfert manuel (MTS) ou un commutateur de transfert automatique (ATS) correctement dimensionné est légalement et fonctionnellement requis pour empêcher un retour d"énergie mortel dans le réseau ou le panneau solaire.
Les paramètres de charge doivent être configurés : la connexion du matériel ne représente que la moitié du processus ; la configuration de l"onduleur/chargeur pour respecter le taux d"acceptation de charge maximum du parc de batteries évite l"emballement thermique.
L"architecture de mise à la terre est importante : La résolution des conflits entre neutre flottant et neutre lié entre le générateur et le système solaire est essentielle pour la protection contre les pannes et la stabilité du système.
Table des matières
Un transfert de charge fluide, une charge efficace de la batterie et aucun dommage matériel définissent une installation appropriée. Lorsque le panneau solaire produit une sous-production, le générateur intervient sans provoquer de pics de tension ni de chutes de fréquence qui forcent l"onduleur à se déclencher. Vous devez comprendre comment l"énergie circule entre le générateur, l"onduleur, les batteries et le panneau de charge avant de tirer un fil.
L"architecture du système se divise en deux catégories : le couplage AC et le couplage DC. Chacun dicte la manière dont le générateur interagit avec les composants solaires existants.
Dans une configuration couplée au courant alternatif, le générateur alimente directement le panneau CA. L"onduleur solaire se synchronise avec la forme d"onde CA du générateur. Le générateur fait office de réseau. L"onduleur solaire détecte la tension et la fréquence CA, les fait correspondre et envoie l"énergie solaire sur le même bus CA. Cela nécessite un générateur avec une stabilité de fréquence exceptionnelle. Si la fréquence dérive, l"onduleur solaire coupe immédiatement la connexion pour protéger ses cartes internes.
Dans une configuration couplée en CC, le générateur alimente un onduleur/chargeur pour charger le parc de batteries CC. Le parc de batteries fait office de tampon central avant d’alimenter les charges. Le générateur produit du courant alternatif. L"onduleur/chargeur corrige cela en courant continu pour charger les batteries. L"onduleur tire ensuite des batteries pour créer une alimentation CA propre pour le site. Cette architecture isole les charges domestiques sensibles de la forme d"onde CA sale du générateur. Il est très fiable pour les applications hors réseau.
Fonctionnalité | Couplage CA | Couplage CC |
|---|---|---|
Flux de puissance primaire | Générateur au panneau AC | Générateur à batterie |
Synchronisation de l"onduleur | Nécessite une correspondance de fréquence précise | L"onduleur redresse le courant alternatif en courant continu |
Protection de charge | Charges exposées à la forme d"onde du générateur | Charges isolées par batterie tampon |
Meilleure application | Systèmes connectés au réseau avec sauvegarde | Installations strictement hors réseau |
Les onduleurs hybrides modernes agissent comme le cerveau du système de générateur solaire . Ils gèrent plusieurs apports d’énergie et donnent la priorité au rendement solaire avant de puiser dans le générateur. Lorsque la tension de la batterie chute jusqu'à un seuil défini par l'utilisateur, l'onduleur hybride envoie un signal de démarrage à deux fils à un générateur compatible avec le démarrage automatique. L'onduleur attend que le générateur se réchauffe, se synchronise avec le courant alternatif entrant et transfère les charges en douceur. Il achemine simultanément la capacité excédentaire du générateur vers le chargeur de batterie. Une fois que les batteries atteignent un état de charge cible, l’onduleur transfère les charges vers l’alimentation de la batterie et arrête le générateur. Cela optimise la consommation de carburant et réduit l’usure du moteur.
La connexion d"un matériel incompatible entraîne une panne immédiate du système. Vous devez évaluer la puissance du générateur, la qualité de l"énergie et les limites de charge de la batterie avant d"effectuer des connexions physiques.
Un dimensionnement correct du générateur évite le calage, la surcharge et une consommation de carburant inefficace. Le générateur doit fournir suffisamment de puissance pour faire fonctionner les charges domestiques continues tout en chargeant simultanément le parc de batteries.
Utilisez cette formule pour dimensionner le générateur : (charge continue + charge de charge de la batterie) + tampon de 20 %.
Si votre site consomme 3 000 watts en continu et que le chargeur de batterie de votre onduleur consomme 2 000 watts, la demande totale atteint 5 000 watts. L"ajout d"un tampon de 20 % nécessite un générateur capable de supporter 6 000 watts en continu. Un sous-dimensionnement du générateur provoque de fortes chutes de tension lorsque de lourdes charges démarrent. Cela oblige l"onduleur à rejeter la puissance entrante. Le surdimensionnement du générateur entraîne une consommation de carburant inefficace. Dans les unités diesel, le fonctionnement à un faible pourcentage de charge provoque un empilement humide. Le carburant non brûlé s’accumule dans le système d’échappement et dégrade la durée de vie du moteur.
Les générateurs perdent de la puissance à haute altitude et à des températures extrêmes. Un générateur évalué à 5 000 watts au niveau de la mer ne produira pas 5 000 watts à 6 000 pieds d’altitude. L"air plus raréfié réduit la capacité du moteur à brûler efficacement du carburant. Les formules de déclassement standard suggèrent une perte de puissance de 3,5 % tous les 1 000 pieds au-dessus du niveau de la mer. Les températures ambiantes élevées réduisent également la production d"environ 1 % tous les 10 degrés au-dessus de 60 °F. Si vous installez une cabane hors réseau en montagne, vous devez prendre en compte ces déclassements environnementaux dans vos calculs de dimensionnement. Ne pas tenir compte de l"altitude signifie que votre générateur calera lorsque l"onduleur exigera sa pleine charge nominale.
Les onduleurs solaires sont très sensibles à la qualité de l’énergie. Les générateurs d"ondes sinusoïdales modifiées conventionnels produisent des formes d"onde électriques irrégulières avec une distorsion harmonique totale (THD) élevée. Les générateurs onduleurs à onde sinusoïdale pure produisent des formes d"onde propres et lisses identiques à l"alimentation du réseau électrique public.
La plupart des onduleurs solaires nécessitent un THD du générateur inférieur à 5 % pour accepter l"entrée CA sans se déconnecter. Si vous connectez un générateur de construction conventionnel avec 15 % de THD, les circuits de protection de l"onduleur solaire interprètent l"énergie sale comme un défaut du réseau et refusent de se connecter. Spécifiez toujours un onduleur-générateur pour l’intégration solaire afin de garantir que l’onduleur hybride accepte la charge.
Injecter trop de courant dans un parc de batteries provoque un emballement thermique, une dégradation des cellules et des risques potentiels d"incendie. Vous devez calculer le courant de charge maximum pour la chimie spécifique de votre batterie.
Les batteries au lithium-fer phosphate (LiFePO4) acceptent généralement un taux de charge de 0,5 °C. Vous pouvez les charger à la moitié de leur capacité totale en ampères-heures. Une batterie LiFePO4 de 100 Ah accepte 50 ampères en toute sécurité. Les batteries au plomb ont un taux d"acceptation beaucoup plus faible, généralement entre 0,1C et 0,2C. Une batterie au plomb de 100 Ah ne doit être chargée qu’à 10 à 20 ampères.
La charge rapide via un générateur améliore le rendement énergétique en réduisant la durée de fonctionnement du générateur. Cependant, dépasser le taux de charge recommandé par le fabricant accélère la dégradation de la batterie. Vous devez configurer les paramètres de l"onduleur/chargeur pour respecter ces limites physiques.
Chimie des batteries | Taux de charge recommandé | Taux de charge maximum | Exemple (banque de 100 Ah) |
|---|---|---|---|
Plomb-Acide (Inondé) | 0,1C | 0,15C | 10A - 15A |
AG / Gel | 0,15C | 0,2C | 15A - 20A |
Lithium (LiFePO4) | 0,5C | 1,0C | 50A - 100A |
Le câblage d’un générateur dans un système hors réseau nécessite le strict respect des protocoles de sécurité électrique. Suivez cette séquence pour établir une connexion sécurisée et fiable.
Ne travaillez jamais sur des circuits sous tension. Exécutez une séquence d’arrêt complète avant d’ouvrir des panneaux électriques.
Débranchez les disjoncteurs solaires photovoltaïques pour arrêter le flux d"énergie des panneaux vers le contrôleur de charge.
Isolez le groupe de batteries en éteignant le sectionneur principal CC.
Coupez les principaux disjoncteurs CA pour couper l’alimentation des charges domestiques.
Éteignez l"onduleur.
Mettre en œuvre des procédures de verrouillage/étiquetage (LOTO). Placez des verrous physiques sur les disjoncteurs pour empêcher quiconque de remettre accidentellement le système sous tension pendant que vous travaillez.
Un commutateur de transfert achemine l"énergie en toute sécurité et empêche le générateur de réinjecter l"énergie vers la sortie de l"onduleur ou le réseau électrique public. Le chemin de câblage va du générateur au disjoncteur du générateur, au commutateur de transfert et enfin à l"entrée CA de l"onduleur ou au panneau principal.
Évaluez les compromis entre un commutateur de transfert automatique (ATS) et un commutateur de transfert manuel (MTS). Un ATS est pratique en détectant la perte de puissance et en commutant automatiquement la charge vers le générateur. Cela implique des coûts plus élevés et un câblage de commande complexe. Un MTS nécessite une intervention manuelle pour actionner le commutateur, mais offre une fiabilité élevée, un coût inférieur et une installation plus simple. Pour la plupart des configurations hors réseau avec onduleurs hybrides, l"onduleur lui-même fait office d"ATS, en utilisant un port d"entrée de générateur dédié.
Les onduleurs hybrides modernes disposent de bornes d"entrée de générateur dédiées, souvent étiquetées « GEN », « AC IN 2 » ou « AUX ». Identifiez clairement ces ports pour éviter de croiser les fils avec les entrées du réseau électrique.
Lorsque vous faites passer des fils du générateur au commutateur de transfert et à l"onduleur, utilisez le fil THHN/THWN-2 à l"intérieur du conduit de protection. N"utilisez pas le Romex standard (NM-B) dans un conduit extérieur ou souterrain, car il n"est pas conçu pour les endroits humides. Assurez-vous que votre conduit est correctement dimensionné pour éviter de dépasser les limites de remplissage, ce qui entraînerait une surchauffe des fils.
Connectez la ligne 1 (généralement noire) à la borne L1.
Connectez la ligne 2 (généralement rouge) à la borne L2 pour les systèmes à phase divisée de 240 V.
Connectez le fil neutre (généralement blanc) à la borne neutre.
Connectez le fil de terre (généralement vert ou en cuivre nu) à la barre omnibus de terre.
Serrez toutes les connexions aux pouces-livres spécifiés par le fabricant à l"aide d"un tournevis dynamométrique calibré. Les connexions desserrées provoquent une résistance élevée, qui fait fondre les borniers sous de lourdes charges du générateur et crée un risque d"incendie grave.
Ampérage du circuit | Calibre de fil minimum (cuivre) | Application typique |
|---|---|---|
20 ampères | 12 AWG | Petits générateurs portables |
30 ampères | 10 AWG | Générateurs inverseurs de taille moyenne |
50 ampères | 6 AWG | Grands générateurs de secours |
100 ampères | 2 AWG | Systèmes de sauvegarde pour toute la maison |
Les connexions matérielles à elles seules ne complètent pas l’intégration. Vous devez configurer le logiciel ou le micrologiciel pour gérer le flux d"énergie.
Accédez au menu de configuration de l"onduleur. Définissez la limite de courant d’entrée CA. Si vous disposez d"un générateur de 30 ampères, réglez la limite d"entrée à 25 ampères. Cela empêche l"onduleur de tirer la charge maximale et de caler le générateur. Ensuite, configurez les paramètres de charge de la batterie. Saisissez le courant de charge maximum calculé lors de l’évaluation préalable à l’installation.
Pour les systèmes automatisés, réglez les déclencheurs de tension de démarrage/arrêt du générateur. Configurez l"onduleur pour qu"il envoie le signal de démarrage lorsque le parc de batteries tombe à 20 % de son état de charge. Envoyez le signal d"arrêt lorsqu"il atteint 90 %. Laisser les 10 % supérieurs à la recharge solaire maximise l’utilisation de l’énergie solaire et réduit la durée de fonctionnement du générateur.
Vérifiez l"installation avant de mettre le système en ligne de manière permanente.
Démarrez le générateur et laissez-le chauffer pendant cinq minutes.
Utilisez un multimètre numérique pour vérifier la tension aux bornes du commutateur de transfert ou de l"onduleur.
Allumez l"onduleur et surveillez sa phase de synchronisation. Vous devriez entendre le clic du relais interne car il accepte la puissance du générateur.
Simulez une panne de réseau ou un événement de batterie faible. Observez l"interface de l"onduleur pour confirmer qu"il charge les batteries et transmet l"énergie aux charges.
Effectuez une vérification des défauts à la terre pour vous assurer qu"aucune tension parasite n"existe sur le châssis de l"équipement.
Les configurations modulaires offrent une flexibilité aux utilisateurs qui n"ont pas besoin d"un système domestique entièrement câblé. La connexion de panneaux solaires tiers à une centrale électrique portable tout-en-un nécessite des spécifications électriques correspondantes et l"utilisation des adaptateurs appropriés.
Les utilisateurs qui construisent des installations modulaires combinent souvent des panneaux rigides montés sur le toit ou des panneaux pliables portables avec des centrales électriques commerciales. Ces unités tout-en-un contiennent le contrôleur de charge MPPT, l"onduleur et la batterie au lithium dans un seul châssis. Le principal défi technique consiste à fournir l’énergie solaire brute CC dans l’unité en toute sécurité sans dépasser les limites d’entrée.
Chaque centrale électrique portable a une limite maximale de tension d’entrée CC. Le dépassement de cette limite détruit définitivement le contrôleur de charge MPPT interne.
Localisez la tension en circuit ouvert (Voc) et le courant de court-circuit (Isc) sur l"autocollant de spécifications du panneau solaire. Le COV total de votre panneau solaire doit rester inférieur à la tension d"entrée maximale de la centrale électrique, même à des températures glaciales. Le temps froid entraîne une augmentation significative de la tension des panneaux. L"Icc total doit s"aligner sur le courant d"entrée maximum de l"unité. Si le réseau produit plus de courant que ce que l"unité peut accepter, le contrôleur MPPT coupe simplement l"excès de puissance sans subir de dommages. Un dépassement de tension est fatal au matériel.
Le câblage des panneaux en série augmente la tension totale tout en gardant le même courant. Connectez le fil positif du panneau A au fil négatif du panneau B. Le câblage en série est préférable pour les longs câbles car une tension plus élevée réduit la perte de ligne. Cela permet à la baie de réveiller le contrôleur MPPT plus tôt dans la matinée.
Le câblage des panneaux en parallèle augmente le courant total tout en gardant la même tension. Connectez tous les fils positifs ensemble et tous les fils négatifs ensemble à l"aide de connecteurs de dérivation. Le câblage parallèle fonctionne mieux dans des conditions d’ombrage partiel. Si un panneau est ombragé, les autres continuent de produire leur pleine puissance.
Choisissez la configuration qui maximise les limites d'entrée de votre système de générateur solaire sans dépasser le seuil de tension maximum.
Les panneaux solaires standards utilisent des connecteurs MC4. Les centrales électriques portables utilisent des entrées propriétaires ou spécialisées telles que XT60, Anderson Powerpole ou DC7909. Vous avez besoin d"un câble adaptateur de transition pour combler l"écart.
La vérification de la polarité est l"étape la plus critique sur le terrain. Faites correspondre le positif au positif (rouge au rouge) et le négatif au négatif (noir au noir). Utilisez un multimètre numérique pour tester la polarité à l"extrémité du câble adaptateur avant de le brancher sur la centrale électrique. L"inversion de polarité provoque un court-circuit immédiat, détruisant potentiellement l"étage d"entrée de l"unité.
L’intégration de sources d’énergie distinctes introduit des risques importants en matière de sécurité et juridiques. Comprendre les limites de vos compétences en électricité et respecter les codes garantit une installation sûre.
Brancher des panneaux solaires sur une centrale électrique portable à l’aide de câbles adaptateurs est parfaitement sûr pour tout le monde. Cela implique des connexions CC basse tension et des composants plug-and-play. Le câblage d"un commutateur de transfert à un panneau principal, l"installation de sous-panneaux ou l"intégration d"un générateur de secours stationnaire nécessitent un électricien agréé. Ces tâches impliquent des tensions alternatives mortelles et nécessitent une connaissance approfondie des codes du bâtiment locaux.
Le fait d"avoir deux liaisons neutre-terre dans un seul système crée des chemins parallèles dangereux pour le courant neutre circulant sur les fils de terre. Cela met sous tension le châssis de l"équipement et crée un risque d"électrocution grave.
Déterminez si le générateur doit être configuré comme un système dérivé séparément (neutre flottant) ou un système non dérivé (neutre lié). Si votre commutateur de transfert commute le fil neutre, le neutre du générateur doit être relié au cadre. Si le commutateur de transfert ne commute pas le fil neutre, vous devez retirer le cavalier de liaison neutre à l"intérieur du générateur pour créer un neutre flottant. Consultez le manuel du générateur pour obtenir des instructions sur la modification de la liaison.
Toutes les intégrations câblées doivent être conformes au National Electrical Code (NEC). L"article 702 couvre les systèmes de secours facultatifs, dictant les exigences relatives aux équipements de transfert et aux méthodes de câblage. L"article 690 couvre les systèmes solaires photovoltaïques, détaillant les exigences d"arrêt rapide et les déconnexions CC.
Utilisez uniquement des composants répertoriés UL. Les commutateurs de transfert non répertoriés ou les disjoncteurs importés bon marché tombent en panne sous charge et annulent l"assurance de votre propriétaire. Soumettez vos schémas de câblage à l’autorité locale compétente (AHJ) pour obtenir les permis nécessaires avant de commencer la construction.
Le retour d’énergie se produit lorsque la puissance du générateur reflue à travers le panneau principal, via le compteur du service public et vers le réseau. Cela augmente la tension à travers le transformateur du quartier, envoyant une énergie mortelle sur des lignes que les travailleurs des services publics supposent mortes.
Des verrouillages mécaniques ou des commutateurs de transfert approuvés empêchent physiquement le disjoncteur principal du service public et celui du générateur d"être activés simultanément. Contourner ces mécanismes à l"aide de cordons dotés de fiches mâles aux deux extrémités est illégal, très dangereux et entraîne de graves responsabilités pénales.
Vérifiez les spécifications actuelles de votre onduleur pour confirmer son entrée CA maximale et sa tolérance THD avant d"acheter un générateur.
Calculez vos besoins de charge continue de pointe et les taux de charge de la batterie pour dimensionner le générateur avec précision.
Inspectez votre panneau électrique principal pour déterminer si un ATS, un MTS ou un verrouillage mécanique convient le mieux à votre infrastructure existante.
Consultez un électricien solaire agréé pour revoir vos schémas de câblage et gérer les connexions CA câblées.
R : Non. Les générateurs produisent une alimentation CA, tandis que les batteries nécessitent une alimentation CC pour se charger. Les connecter directement détruirait les batteries et créerait un grave risque d’incendie. Un chargeur de batterie autonome ou un onduleur/chargeur est nécessaire pour transformer l"alimentation CA en alimentation CC en toute sécurité avant qu"elle n"atteigne le parc de batteries.
R : Dimensionnez le générateur pour gérer votre charge CA continue de pointe ainsi que le taux de charge maximal de votre parc de batteries. Une règle générale consiste à sélectionner un générateur qui fournit 1,5 à 2 fois la puissance nominale continue de votre onduleur solaire. Cela garantit qu’il peut charger les batteries et faire fonctionner des charges simultanément sans caler.
R : Les onduleurs solaires rejettent l’énergie sale pour protéger les composants électroniques internes sensibles. Une distorsion harmonique totale (THD) élevée ou des fréquences fluctuantes provenant de générateurs conventionnels sans onduleur entraînent la déconnexion des circuits de protection internes de l"onduleur solaire. L’utilisation d’un onduleur-générateur à onde sinusoïdale pure résout généralement ce problème et fournit la forme d’onde propre requise.
R : Oui. Un commutateur de transfert ou un verrouillage mécanique est légalement et fonctionnellement requis pour tout système câblé lié au panneau électrique d"une maison. Il empêche physiquement le générateur de réinjecter une tension mortelle sur le réseau électrique ou d"entrer en collision avec la sortie de l"onduleur solaire.
R : Oui. Avec un onduleur hybride moderne, le système peut utiliser l’énergie solaire et compléter simultanément tout déficit avec la puissance du générateur. Cette fonctionnalité, souvent appelée écrêtage de charge ou assistance électrique, combine les deux sources d"énergie pour répondre à de fortes demandes sans surcharger le générateur.
R : Si votre commutateur de transfert ne commute pas le fil neutre, votre générateur doit avoir un neutre flottant pour éviter une double liaison. Vous résolvez ce problème en ouvrant le couvercle de l"alternateur du générateur et en déconnectant le fil de liaison qui relie la borne neutre à la cosse de terre. Consultez toujours le manuel de votre générateur spécifique avant de modifier le câblage interne.
