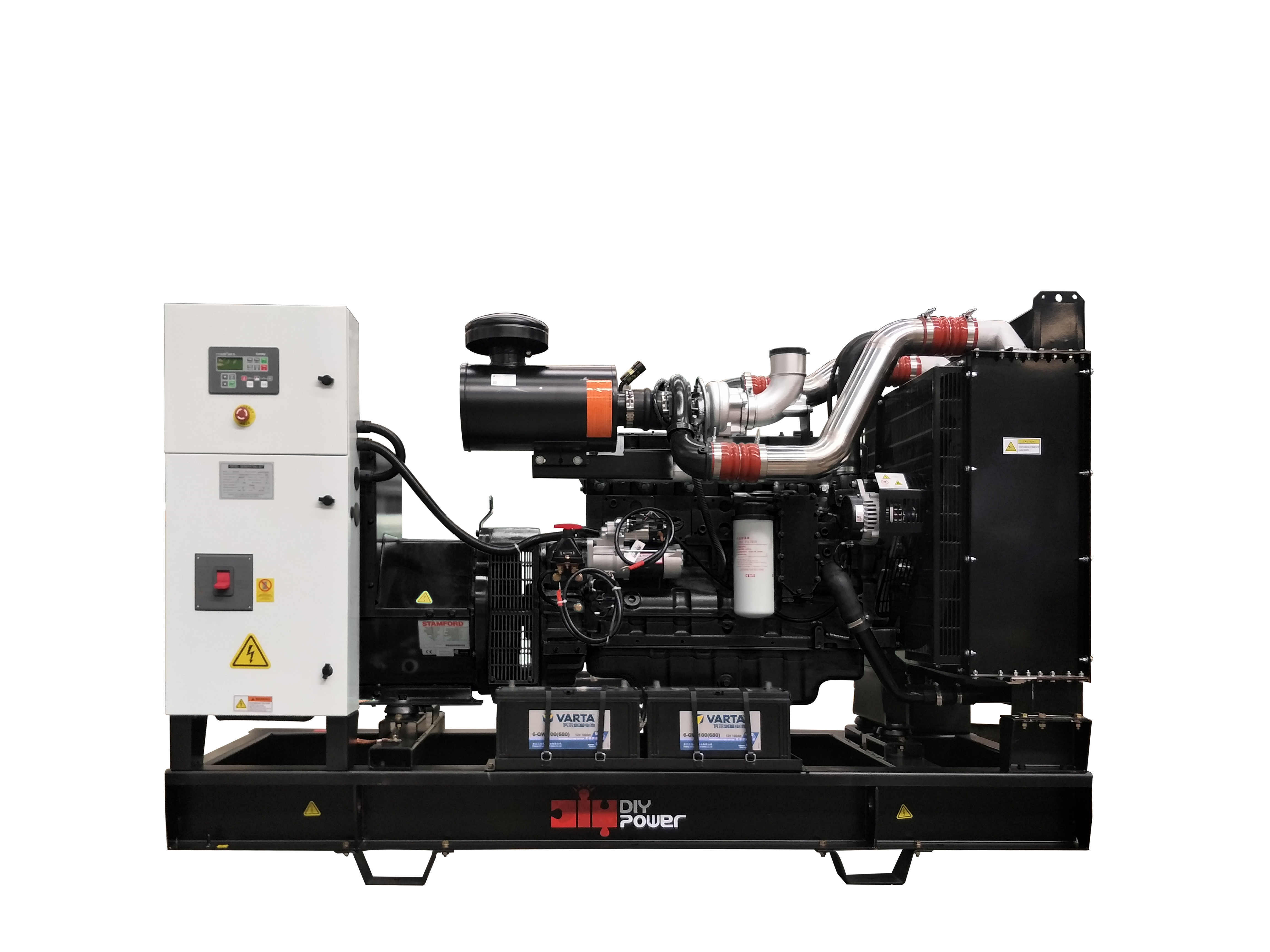

La production instable du générateur menace les appareils électroniques sensibles, les machines industrielles et les infrastructures critiques. Les fluctuations de puissance provoquent une panne immédiate de l’équipement et des temps d’arrêt prolongés. Lorsqu"un générateur fluctue sous charge ou produit une tension en dehors des tolérances acceptables, les opérateurs sont confrontés à un défi de diagnostic direct. Vous devez déterminer si le problème provient du régime moteur ou du contrôle de l"excitation. Ne pas isoler et corriger les problèmes d’excitation dégrade continuellement la qualité de l’énergie, brûlant les moteurs et faisant frire les cartes logiques.
Le rétablissement d'une alimentation fiable nécessite un calibrage précis ou un remplacement stratégique du régulateur de tension du générateur . Ce guide détaille les protocoles techniques permettant d'ajuster, de tester et d'évaluer ces composants en toute sécurité. Nous couvrons les tests de base, les réglages des potentiomètres et les procédures de flashage sur site. Le respect de ces étapes garantit une fourniture d’énergie stable dans divers environnements opérationnels.
Table des matières
La précision n"est pas négociable : le réglage d"un régulateur de tension de générateur nécessite d"isoler l"unité de la charge et d"utiliser des multimètres calibrés pour atteindre des cibles de base exactes (par exemple, 120 V/240 V pour les unités standard, ou des tensions phase à phase spécifiques pour les systèmes industriels).
Au-delà de la tension de base : un étalonnage approprié implique le réglage des paramètres secondaires, y compris les paramètres du point d"inflexion et de la stabilité (STAB) de l"atténuation des sous-fréquences (UFRO), pour éviter l"effondrement et l"oscillation de la tension lors des changements de charge.
Seuil de réparation ou de remplacement : si un AVR ne parvient pas à maintenir une tension constante après les réglages du potentiomètre, ou si le composé d"enrobage présente une dégradation thermique, un remplacement immédiat est nécessaire pour atténuer les risques liés à l"équipement en aval.
Compatibilité du système : la sélection d"un régulateur de remplacement nécessite de faire correspondre la méthode d"excitation du générateur (Shunt, PMG ou AREP) pour garantir que les capacités de réponse transitoire répondent aux exigences opérationnelles.
L’énergie propre constitue la base des opérations électriques modernes. Cela nécessite une tension et une fréquence stables sous des charges variables. La principale mesure de réussite d’un système d’excitation fonctionnel consiste à maintenir la tension de sortie dans une tolérance stricte. Les normes industrielles exigent un écart de ±1 % à ±2 %. Cette tolérance doit être maintenue quels que soient les changements d"entrée ou les fluctuations soudaines de charge. Les équipements en aval reposent entièrement sur cette stabilité. Lorsque la tension chute, l’ampérage augmente. Cette relation inverse provoque une surchauffe des enroulements du moteur et des contacteurs magnétiques, qui finissent par se souder.
Le régulateur agit comme le cerveau de l’alternateur. Il surveille en permanence la tension de sortie directement depuis les enroulements du stator. Il compare cette tension réelle à un point de consigne prédéterminé. Lorsqu"une charge se connecte au générateur, la tension de sortie chute naturellement. Le régulateur détecte cette baisse instantanément. Il répond en augmentant le courant continu envoyé au stator excitateur. Cette augmentation du champ magnétique induit une tension alternative plus élevée dans le rotor de l"excitatrice, qui est redressée en courant continu et envoyée au rotor principal. Le champ magnétique principal renforcé augmente la puissance du stator, rétablissant ainsi l"équilibre. L"ensemble du processus se déroule en quelques millisecondes.
Les techniciens sur le terrain doivent isoler les défauts d"excitation des défauts du régulateur avant de tenter l"étalonnage. Vous pouvez identifier la cause première en observant la relation entre la tension et la fréquence. Établissez cette référence pour éviter les ajustements inutiles des composants.
Symptôme observé sous charge | Fréquence (Hz) Statut | Suspect principal | Action recommandée |
|---|---|---|---|
La tension chute de manière significative (> 10 %) | Stable (par exemple, tient à 60 Hz) | Système d"excitation/régulateur | Ajustez le pot VOLT ; tester la résistance du stator de l"excitatrice. |
La tension et la fréquence chutent ensemble | Diminue proportionnellement (par exemple, tombe à 55 Hz) | Régulateur de moteur / livraison de carburant | Vérifiez les filtres à carburant, réglez la tringlerie du régulateur. |
La tension chasse (oscille de haut en bas) | Écurie | Circuit de stabilité du régulateur | Réglez le potentiomètre STAB. |
Sortie de tension nulle au démarrage | Écurie | Perte de magnétisme résiduel / AVR grillé | Flashez le terrain ; Inspectez le régulateur pour déceler tout dommage. |
Le réglage d’équipements électriques sous tension comporte de graves risques. Les arcs électriques et les électrocutions restent des menaces constantes lors des procédures de diagnostic. Des dommages catastrophiques au générateur se produisent si les réglages sont mal effectués. N"essayez jamais d"étalonner l"appareil lorsqu"il est connecté à une charge d"installation. Un pic de tension soudain pendant le réglage détruira les composants électroniques connectés. Isolez toujours le générateur à l’aide du disjoncteur de sortie principal avant de commencer toute séquence d’étalonnage.
Un étalonnage approprié nécessite des instruments spécifiques et calibrés. Ne vous fiez pas aux jauges analogiques intégrées au panneau du générateur. Ils manquent de précision, collent ou dérivent souvent avec le temps.
Multimètres True-RMS. Les multimètres standard calculent le RMS sur la base d"une onde sinusoïdale parfaite. Les générateurs sous charge produisent souvent des formes d"onde déformées. Seul un compteur True-RMS fournit des lectures de tension précises dans ces conditions.
Fréquencemètres numériques ou tachymètres optiques pour vérifier le régime du moteur.
Tournevis de précision isolés (souvent à tête plate) pour les réglages des potentiomètres.
Gants diélectriques conçus pour la tension de sortie maximale du générateur.
Écran facial contre les arcs électriques et vêtements résistant au feu.
Les générateurs subissent une dilatation thermique. Les enroulements en cuivre changent de résistance à mesure qu"ils chauffent. Vous devez amener le générateur à sa température de fonctionnement normale avant de prendre des lectures de base. Suivez cette séquence exacte pour préparer la machine pour l"étalonnage.
Débranchez toutes les charges de l"installation en ouvrant le disjoncteur principal du générateur.
Démarrez le moteur et laissez-le tourner au ralenti pendant deux minutes pour faire circuler l"huile.
Amenez le moteur au régime nominal.
Faites fonctionner l’unité sans charge pendant au moins quinze minutes pour atteindre l’équilibre thermique.
Vérifiez que le moteur tourne au régime de fonctionnement standard. Pour les systèmes 60 Hz, cela nécessite exactement 3 600 tr/min (ou 1 800 tr/min pour les unités à 4 pôles). Pour les systèmes 50 Hz, ciblez 3 000 tr/min (ou 1 500 tr/min).
Confirmez que la sortie de fréquence est morte. La fréquence dicte le potentiel de tension. Si la fréquence est désactivée, votre étalonnage de tension échouera.
Vous devez d’abord localiser le bloc régulateur. Sur la plupart des unités industrielles et commerciales, il se trouve à l’intérieur de la cloche d’extrémité de l’alternateur. Retirez les panneaux d"accès à persiennes à l"arrière de l"alternateur. Pour les générateurs domestiques et portables, le composant se trouve généralement directement derrière le boîtier du panneau de commande ou sous le couvercle d"extrémité. Retirez soigneusement les vis de montage. Manipulez les faisceaux de câbles à connexion rapide avec prudence. Les vieux fils deviennent fragiles à cause de l’exposition à la chaleur. Ne tirez pas sur les fils eux-mêmes ; saisissez fermement les connecteurs en plastique et remuez-les librement.
Établissez votre point de départ. Le moteur étant stabilisé et le disjoncteur principal ouvert, mesurez la tension à vide directement aux bornes du disjoncteur principal à l"aide de votre multimètre True-RMS. Enregistrez cette première lecture. Comparez-le à votre tension cible pour établir l"écart de courant. Cette ligne de base vous indique à quel point vos ajustements doivent être agressifs.
Le potentiomètre de tension est généralement marqué « VOLT » ou « V » sur le bloc de composants. Il comporte une petite vis de réglage en laiton ou en plastique. Insérez votre tournevis isolé dans le potentiomètre VOLT. Tournez la vis très lentement. Les tours dans le sens des aiguilles d"une montre augmentent généralement la tension. Les tours dans le sens inverse des aiguilles d"une montre le diminuent. Surveillez attentivement le multimètre. Ajustez par petits incréments et attendez deux secondes que le champ magnétique se stabilise.
Type de système | Cible de tension nominale | Réglage sans charge recommandé | Raisonnement |
|---|---|---|---|
Monophasé portatif (120 V) | 120V | 122V - 124V | Représente un statisme de 2 à 4 V lorsqu"un outil ou un appareil lourd démarre. |
Résidentiel à phase divisée (120/240 V) | 240V | 244V - 248V | Garantit que la tension ne descend pas en dessous de 230 V sous une charge complète de la maison. |
Industriel Triphasé (277/480V) | 480V | 480V - 482V | Les régulateurs industriels ont des tolérances plus strictes et moins d’affaissement. |
Le réglage UFRO protège l"excitatrice de la surchauffe lors d"un fonctionnement à basse vitesse. Il établit un « point genou » où le régulateur commence à baisser la tension proportionnellement au régime du moteur. Pour un système à 60 Hz, ce point de coude est généralement réglé autour de 58 Hz ou 59 Hz. Si le régime moteur descend en dessous de ce point, la tension chute pour éviter un courant excessif dans le champ de l"excitatrice.
Si vous réglez le point de genou de l"UFRO trop haut, le générateur coupera prématurément la tension lors de fluctuations mineures normales de vitesse. Cela imite une panne de courant et provoque un rejet de charge. Ajustez le potentiomètre UFRO uniquement si vous avez vérifié que la fréquence du moteur est parfaitement stable à 60 Hz (ou 50 Hz) et que la tension chute toujours de manière erratique. Pour le régler, baissez manuellement le régime moteur à 58 Hz, tournez le pot UFRO jusqu"à ce que la tension commence tout juste à baisser, puis ramenez le moteur à 60 Hz.
Le potentiomètre de stabilité contrôle le temps de réaction du système d"excitation. Il empêche la chasse de tension, qui est une oscillation continue de tension vers le haut et vers le bas. Si l"aiguille du voltmètre rebondit de manière rythmée, le réglage de stabilité est désactivé. Tournez lentement la vis STAB jusqu"à ce que la lecture de tension se verrouille solidement. Ne le tournez pas trop loin. Un réglage excessif de la stabilité rend la réponse transitoire trop lente. Une réponse lente signifie que le générateur mettra trop de temps à récupérer sa tension lorsqu"une charge importante du moteur démarre, ce qui risque de faire caler le moteur.
En cas d"échec de l"étalonnage, le remplacement devient obligatoire. Le marché propose trois catégories principales de composants de remplacement. Les pièces du fabricant d"équipement d"origine (OEM) fournissent des remplacements directs et parfaitement adaptés. Les unités universelles de rechange offrent une large compatibilité entre différentes marques. Les régulateurs numériques améliorés offrent un contrôle avancé pour les systèmes électriques complexes.
Vous devez évaluer les remplacements en fonction de dimensions techniques strictes. La compatibilité est la principale préoccupation. Vous devez faire correspondre le nouveau composant au type d"excitation spécifique du générateur. Un système auto-excité (Shunt) repose sur le magnétisme résiduel et la sortie du stator. Un système de générateur à aimant permanent (PMG) utilise un rotor séparé pour fournir une alimentation propre et isolée au régulateur. Vous ne pouvez pas échanger ces types de manière interchangeable.
L"évolutivité et les fonctionnalités avancées sont importantes pour les installations plus grandes. Les unités numériques offrent un contrôle PID programmable. Ils permettent aux techniciens d"affiner la courbe de réponse exacte du générateur. De nombreuses unités numériques incluent également des capacités de surveillance à distance et d"enregistrement des données. Cela permet aux gestionnaires d"installations de suivre les événements transitoires et de prédire les pannes avant qu"elles n"entraînent des temps d"arrêt.
Chaque choix de remplacement implique des compromis. Vous devez mettre en balance les coûts initiaux et la fiabilité à long terme.
Type de régulateur | Avantage principal | Inconvénient principal | Meilleur cas d"utilisation |
|---|---|---|---|
Remplacement direct OEM | Facteur de forme exact, compatibilité garantie, MTBF éprouvé. | Prix d’achat initial plus élevé, parfois soumis aux retards de la chaîne d’approvisionnement. | Infrastructure critique, sauvegardes hospitalières, centres de données. |
Marché secondaire universel | Facilement disponible, coût initial inférieur. | Nécessite un montage personnalisé, des modifications de câblage et une tolérance thermique inférieure. | Équipements existants, générateurs de construction portables, pompes agricoles. |
Mises à niveau numériques | Boucles PID programmables, surveillance à distance, contrôle précis des transitoires. | Nécessite un logiciel spécialisé pour programmer, installation complexe. | Installations multi-générateurs synchronisées, installations industrielles lourdes. |
L"installation physique nécessite une exécution méthodique pour éviter les défauts de câblage. Une connexion lâche détruira instantanément le nouveau composant.
Documentez le faisceau de câbles existant avant de retirer l"ancienne unité. Prenez des photos claires. Notez les emplacements spécifiques du F+ (champ positif), du F- (champ négatif), des câbles de détection et des entrées d"alimentation.
Débranchez la batterie pour éviter les démarrages accidentels du moteur.
Retirez l"unité défectueuse et nettoyez la surface de montage. Retirez toute vieille pâte thermique ou débris.
Montez la nouvelle unité en toute sécurité. Assurer une dissipation thermique adéquate. Les générateurs vibrent fortement. Un montage lâche entraîne la rupture des composants. Utilisez du liquide frein-filet sur les boulons de montage.
Terminez toutes les connexions avec le couple approprié. Des défauts à haute résistance se produisent lorsque les connecteurs à fourche ou les vis des bornes sont desserrés. Sertissez les nouvelles cosses si les anciennes montrent des signes d"oxydation.
Vérifiez que chaque connexion correspond à votre documentation initiale avant de restaurer l"alimentation de la batterie.
Les générateurs perdent parfois leur magnétisme résiduel. Cela se produit après de longues périodes de stockage, une panne électrique catastrophique ou lors du remplacement de composants d"excitation majeurs. Sans magnétisme résiduel, le nouveau régulateur n’a aucune tension de base à lire au démarrage. Cela ne passionnera pas le terrain. Vous démarrerez le moteur et le multimètre indiquera zéro volt.
Vous devez effectuer une procédure de flashage de champ (polarisation). Débranchez complètement les fils F+ et F- du régulateur. Si vous les laissez connectés, la tension de la batterie va se réinjecter et faire sauter les diodes de votre nouveau régulateur. Connectez la borne négative d"une batterie standard de 12 V au fil F. Connectez un fil volant à la borne positive de la batterie 12V. Touchez brièvement l"autre extrémité du fil volant avec le fil F+. Tenez-le pendant pas plus de trois à cinq secondes. Vous verrez une petite étincelle. Cela complète le circuit et rétablit le champ magnétique dans le rotor. Rebranchez les fils au régulateur et démarrez le générateur.
Les tests statiques à vide prouvent uniquement que l"unité fonctionne au repos. Vous devez effectuer un test de charge échelonnée pour évaluer la réponse transitoire. Connectez le générateur à un banc de charge résistif/réactif ou à une charge d"installation contrôlée. Appliquez une séquence de chargement à plusieurs niveaux. Surveillez le temps de rétablissement de la tension à chaque étape.
Étape de chargement | Creux de tension attendu | Temps de récupération prévu | Action si le test échoue |
|---|---|---|---|
0 % à 25 % de charge | < 5 % | < 1 seconde | Vérifiez que le débit de carburant du moteur est stable. |
25 % à 50 % de charge | < 10 % | 1 à 1,5 secondes | Ajustez légèrement le potentiomètre STAB dans le sens des aiguilles d’une montre. |
50 % à 100 % de charge | < 15 % | 1,5 à 2 secondes | Vérifiez les diodes du rotor de l"excitatrice pour déceler toute défaillance. |
Si la tension s"effondre ou oscille violemment pendant le test de charge échelonnée, les paramètres STAB nécessitent un réglage supplémentaire. Si le réglage échoue, le stator de l"excitatrice ou le rotor principal peut avoir des enroulements en court-circuit.
La maintenance professionnelle nécessite une documentation rigoureuse. Enregistrez les mesures finales de tension à vide et à pleine charge. Enregistrez les lectures de fréquence à chaque étape de charge. Cette documentation satisfait aux audits de maintenance des installations. Il maintient les exigences de garantie intactes. Les normes de conformité en matière de sécurité exigent la preuve que le générateur fonctionne dans les tolérances spécifiées. Conservez ce journal dans le boîtier du générateur pour référence future. Écrivez la date et les réglages de tension finaux directement sur le boîtier du régulateur avec un stylo à peinture.
Effectuez dès aujourd’hui un test de tension de base à vide à l’aide d’un multimètre True-RMS pour identifier toute dérive existante.
Vérifiez que la fréquence de sortie de votre moteur reste stable à 60 Hz ou 50 Hz avant d"effectuer des réglages de tension.
Inspectez l"état physique du bloc régulateur pour déceler un composé d"enrobage fondu, des bornes brûlées ou des boîtiers fissurés.
Effectuez chaque année un test de charge par étapes pour vérifier les capacités de réponse transitoire et enregistrer les temps de récupération.
Remplacez immédiatement l"unité par un équivalent OEM si les réglages du potentiomètre ne parviennent pas à stabiliser l"alimentation électrique.
R : Pour les unités portables standard, réglez la tension à vide entre 122 V et 124 V. Pour les systèmes à phase divisée de 5 000 W et plus, ciblez 244 V à 248 V à vide. Ce réglage légèrement élevé compense la chute de tension naturelle lorsque de lourdes charges se connectent, maintenant la tension chargée proche de la cible nominale.
R : Les symptômes incluent une chasse de tension erratique, une chute de tension de sortie significative sous charge alors que le régime du moteur reste stable, ou un générateur produisant une tension nulle. Les signes physiques incluent des odeurs de brûlé, des boîtiers fissurés ou un composé d"enrobage fondu sur le bloc de composants.
R : Si le point d"inflexion de la sous-fréquence est réglé trop haut, le générateur coupera prématurément la tension de sortie lors de baisses normales et mineures du régime moteur. Cela imite une panne de courant et provoque l’arrêt inutile des équipements connectés.
R : Non. Le contournement de ce composant envoie un courant non régulé au champ de l"excitatrice. Cela provoque un emballement de tension, détruisant instantanément les composants électroniques connectés et provoquant des dommages thermiques catastrophiques aux enroulements du stator du générateur.
R : Débranchez les fils de terrain du régulateur. Connectez la borne négative d"une batterie 12 V au fil de champ négatif. Touchez brièvement un cavalier de la borne positive de la batterie au fil de champ positif pendant trois secondes pour restaurer le magnétisme résiduel.
R : Une fluctuation sous charge indique généralement un potentiomètre de stabilité (STAB) mal réglé, un composant d"excitation défaillant ou un régulateur de moteur qui a du mal à maintenir un régime constant. Vous devez d"abord isoler la stabilité de fréquence de la stabilité de tension.
R : Un système de dérivation tire l"énergie directement du stator principal, ce qui signifie que les chutes de tension peuvent nuire à l"excitation lors de démarrages lourds du moteur. Un générateur à aimant permanent (PMG) utilise un rotor séparé pour fournir une énergie isolée et propre, offrant une réponse transitoire supérieure.
