L’instabilité croissante du réseau, la dépendance volatile aux combustibles fossiles et les mandats stricts de décarbonation obligent les installations industrielles à repenser leur dépendance énergétique. S'appuyer exclusivement sur des réseaux électriques ou des générateurs diesel autonomes expose les opérations à des points de défaillance uniques et à des sanctions réglementaires. Les gestionnaires d’installations ont besoin d’une approche résiliente pour maintenir les opérations sans interruption. La transition vers un système énergétique hybride atténue ces risques en diversifiant les sources de production. Cette infrastructure allie la fiabilité de l’énergie traditionnelle à la durabilité des énergies renouvelables. Nous détaillerons les mécanismes techniques, les configurations architecturales et les critères d'évaluation critiques requis pour déterminer si cette infrastructure électrique correspond à votre charge opérationnelle. Vous apprendrez à équilibrer les énergies renouvelables intermittentes avec la production distribuable pour maintenir la qualité de l'électricité pendant les pannes de réseau.
Un système énergétique hybride intègre plusieurs sources de production d’énergie (généralement renouvelables et conventionnelles) avec un stockage d’énergie et des commandes intelligentes pour optimiser la fiabilité et les coûts.
Le principal moteur de valeur est le système de gestion de l"énergie (EMS), qui automatise la répartition des charges et équilibre les intermittences en temps réel.
Les modèles d’approvisionnement évoluent ; les installations peuvent désormais tirer parti de l"énergie en tant que service (EaaS) ou des accords d"achat d"électricité (PPA) pour déplacer les déploiements de systèmes énergétiques hybrides du CAPEX vers l"OPEX.
Une mise en œuvre réussie nécessite un profilage de charge initial rigoureux et une hiérarchisation claire entre trois objectifs concurrents : une résilience maximale, une décarbonation maximale ou des économies de coûts maximales.
Table des matières
La fiabilité électrique de niveau entreprise nécessite bien plus que de boulonner des panneaux solaires sur un toit et de garer un générateur diesel à l’arrière. Les installations commerciales exigent des transitions de puissance fluides, des capacités de démarrage de moteurs lourds et des rapports de conformité automatisés. Nous devons définir les exigences de base qui séparent la véritable infrastructure hybride des simples actifs colocalisés.
Une véritable configuration hybride est une intégration active et automatisée de plusieurs actifs énergétiques dans une centrale électrique unique et cohérente. Il fonctionne comme un environnement de micro-réseau unifié. Si votre panneau solaire s"arrête lors d"une panne de réseau alors que votre générateur de secours fonctionne de manière indépendante, vous n"avez pas de configuration hybride. Vous avez simplement deux systèmes déconnectés.
La caractéristique déterminante est une orchestration intelligente. Le système doit équilibrer dynamiquement l’offre et la demande. Il lit les charges des installations, prédit la production d"énergies renouvelables sur la base des données météorologiques et distribue de l"énergie stockée ou fossile pour combler les lacunes. Cela nécessite une électronique de puissance avancée et des protocoles de communication fonctionnant à l’unisson sur l’ensemble du site. Chaque composant doit communiquer sur un réseau partagé pour garantir que l"installation ne subit jamais de chute de tension ou de fréquence.
L’infrastructure hybride moderne repose sur trois piliers techniques distincts. Chaque composant doit être dimensionné et intégré pour prendre en charge les caractéristiques électriques spécifiques de l"installation.
Actifs de génération
Ce pilier combine une énergie distribuable avec des énergies renouvelables intermittentes. Les actifs distribuables comprennent les générateurs diesel, les moteurs alternatifs au gaz naturel ou les microturbines. Vous pouvez les allumer et les éteindre à volonté. Les actifs intermittents comprennent les panneaux solaires photovoltaïques (PV) et les éoliennes. Ils génèrent de l’énergie en fonction des conditions environnementales. Une conception robuste équilibre la prévisibilité des combustibles fossiles et la production d’énergies renouvelables sans émissions. Sur le terrain, nous voyons souvent un mélange de groupes électrogènes diesel de niveau 4 final associés à des panneaux photovoltaïques montés sur le toit ou au sol pour gérer la charge de base.
Systèmes de stockage d"énergie (ESS)

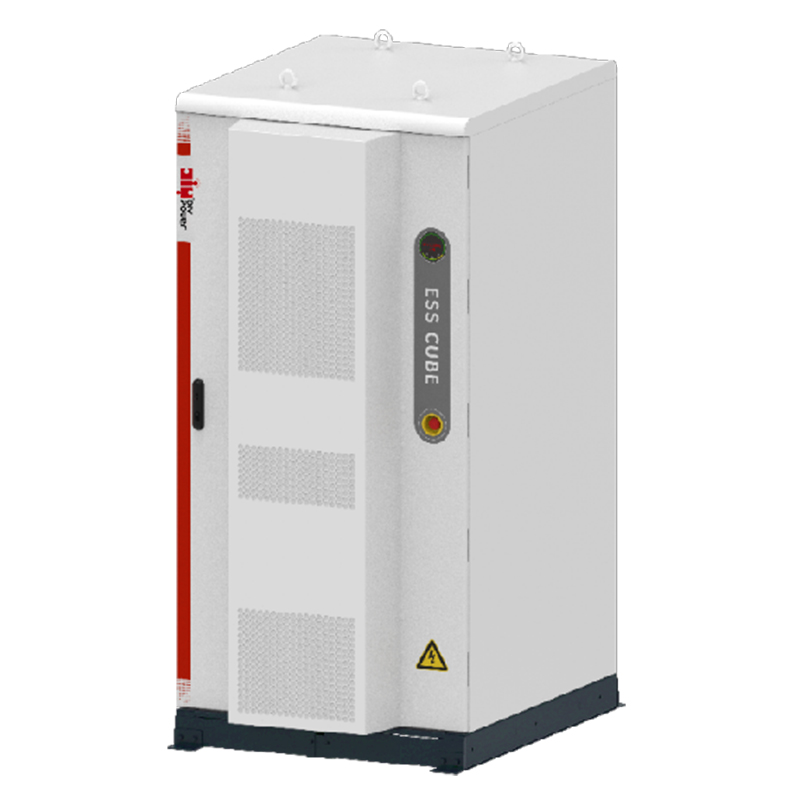

Le stockage comble le fossé entre les pics de production et les demandes de charge. Les racks de batteries au lithium-ion constituent la norme industrielle pour les applications de courte durée et à haute puissance. Ils absorbent l’excès d’énergie solaire pendant la journée et l’évacuent lors des pics de charge du soir. Pour les besoins de longue durée, les batteries à flux redox au vanadium offrent une capacité énergétique évolutive sans les cycles de dégradation typiques des produits chimiques au lithium. Le stockage thermique peut également capter l’énergie électrique excédentaire sous forme de chaleur ou de glace pour le déplacement du système CVC. Nous dimensionnons ces parcs de batteries en fonction de la consommation maximale de kilowatts de l"installation et de la durée requise de fonctionnement autonome.
Infrastructure de contrôle et de conversion
C"est le système nerveux central. Les onduleurs bidirectionnels convertissent le courant continu (CC) des batteries et des panneaux solaires en courant alternatif (AC) pour l"installation. Les contrôleurs de charge régulent la tension et le courant circulant dans les batteries pour éviter la surcharge. Le système global de gestion de l"énergie (EMS) agit comme le cerveau, exécutant des algorithmes complexes pour dicter quel actif fournit de l"énergie à une milliseconde donnée. L"EMS communique avec les relais de protection et les déclencheurs de disjoncteur pour garantir que les courants de défaut sont éliminés en toute sécurité avant qu"ils n"endommagent les équipements sensibles.
Comprendre la mécanique interne révèle pourquoi ces systèmes excellent dans le maintien de la qualité de l’énergie. Les composants matériels reposent entièrement sur la logique logicielle pour fonctionner efficacement.
L"EMS surveille les profils de charge des installations milliseconde par milliseconde. Il utilise des transformateurs de courant (TC) et des transformateurs de potentiel (PT) au niveau de l"appareillage principal pour lire la consommation électrique exacte et les niveaux de tension. Lorsqu"un gros moteur industriel démarre, l"EMS détecte instantanément le courant d"appel.
Le système suit une hiérarchisation algorithmique stricte. Il s’appuie d’abord sur les énergies renouvelables. Si la production solaire chute en raison du passage d"un nuage, l"EMS ordonne aux onduleurs de batterie de décharger l"énergie. Il ne fait tourner les générateurs à combustible fossile qu"en dernier recours ou pour de lourdes charges transitoires dépassant la capacité de décharge de la batterie. Cette logique minimise les heures de fonctionnement du générateur, réduisant ainsi les intervalles de maintenance et la consommation de carburant. Le régulateur du générateur diesel réagit aux étapes de charge, tandis que la batterie atténue les creux de tension.
Les systèmes avancés intègrent des algorithmes prédictifs. Ils extraient des données des API météorologiques et des modèles de charge historiques. Si l"EMS prévoit une forte couverture nuageuse demain après-midi, il peut choisir de charger le parc de batteries à partir du réseau ce soir, pendant les heures creuses. Cela garantit qu’une capacité de réserve suffisante est disponible lorsque la production renouvelable diminue, évitant ainsi les démarrages inattendus du générateur.
L’infrastructure hybride fonctionne dans deux états distincts. La transition entre ces états doit être sans faille pour protéger les équipements sensibles.
Opérations liées au réseau
Lorsqu"il est connecté au réseau électrique public, le système se concentre sur le transfert de charge et l"écrêtage des pointes. L’écrêtement des pointes consiste à décharger les batteries pendant les périodes de forte demande des installations afin de maintenir la consommation totale du réseau en dessous d’un seuil spécifique. Cela aplatit le profil de charge. Le transfert de charge consiste à stocker l’énergie lorsque la demande est faible et à la déployer lorsque la demande est élevée. Le système peut également exporter l’excédent d’énergie renouvelable vers le service public pour obtenir des crédits de facturation nette ou participer à des services auxiliaires du réseau comme la régulation de fréquence.
Opérations en mode îlot
Lorsque le réseau électrique tombe en panne, le système doit se déconnecter en toute sécurité et former son propre micro-réseau. C"est le mode île. L"EMS ouvre le disjoncteur principal du service public pour empêcher le retour d"énergie dans les lignes électriques mortes. Simultanément, des onduleurs formant réseau prennent le relais. Ils établissent la référence locale de tension et de fréquence. Le système synchronise les angles de phase des onduleurs solaires, des onduleurs à batterie et des générateurs pour maintenir une qualité d"alimentation parfaite de 60 Hz ou 50 Hz. Une fois le réseau électrique stabilisé, l"EMS synchronise le micro-réseau interne avec la phase de service public avant de fermer le disjoncteur principal.
Aucune architecture ne convient à toutes les installations. Les ingénieurs conçoivent des configurations spécifiques en fonction des contraintes géographiques, de l"empreinte disponible et des profils de charge du secteur.
Cette configuration domine les opérations distantes telles que les camps miniers, les communautés insulaires et les télécommunications hors réseau. Ces sites s"appuient traditionnellement sur des générateurs diesel fonctionnant 24h/24 et 7j/7. La logistique de livraison de carburant est complexe et très vulnérable aux perturbations météorologiques.
L’intégration du solaire et du stockage modifie fondamentalement le profil opérationnel. Le panneau solaire supporte la charge diurne tout en chargeant les batteries. Les batteries supportent la charge nocturne. Le générateur diesel ne démarre qu"en cas d"intempéries prolongées ou de pics de charge extrêmes. Cette stratégie de déplacement de carburant réduit considérablement la durée de fonctionnement du diesel. Il étend les intervalles de maintenance du générateur de plusieurs semaines à plusieurs mois et réduit considérablement le volume de carburant qui doit être transporté par camion jusqu"au site.
Les installations situées dans les régions côtières ou dans les plaines ouvertes exploitent des systèmes de fractions hautement renouvelables. L’éolien et le solaire partagent souvent des modèles diurnes et saisonniers complémentaires. La production éolienne culmine fréquemment la nuit ou pendant les tempêtes hivernales, exactement au moment où la production solaire est la plus faible.
La combinaison des deux sources lisse la courbe globale de production renouvelable. Cependant, cette configuration nécessite une capacité ESS nettement plus importante. Les parcs de batteries doivent être dimensionnés pour gérer des périodes prolongées de faible production, souvent appelées marasme sombre. Ces systèmes excellent dans la décarbonisation des opérations industrielles à grande échelle où la disponibilité des terres n"est pas une contrainte.
Les usines de fabrication, les hôpitaux et les campus universitaires nécessitent d’énormes quantités d’énergie électrique et thermique. Les systèmes de production combinée de chaleur et d"électricité (CHP) utilisent des moteurs au gaz naturel pour produire de l"électricité tout en capturant la chaleur des gaz d"échappement. Cette chaleur résiduelle est acheminée via des échangeurs de chaleur pour produire de la vapeur ou de l"eau chaude pour l"installation.
L"intégration de la cogénération dans une logique de contrôle hybride maximise l"efficacité. L"EMS équilibre la production électrique du panneau solaire avec les demandes thermiques de l"installation. Si le campus a besoin de plus de chaleur mais de moins d’électricité, l’EMS pourrait acheminer la production électrique excédentaire du moteur de cogénération vers le système de stockage par batterie ou l’exporter vers le réseau. Cela garantit que le moteur fonctionne à son point de consigne thermique le plus efficace.
Les centres de données et les établissements de santé critiques mesurent les temps d"arrêt en millions de dollars ou en vies humaines. Ces environnements nécessitent des systèmes conçus pour un temps de transfert nul. Ils doivent surmonter les pannes de réseau de manière transparente sans abandonner un seul serveur ou une seule machine de survie.
Ces configurations donnent la priorité au stockage sur batterie de qualité UPS et à la production redondante répartie plutôt qu"à une pénétration maximale des énergies renouvelables. Les onduleurs à batterie fonctionnent en permanence en parallèle avec le réseau. Si le réseau tombe en panne, les onduleurs reprennent la charge instantanément, souvent en moins de 4 millisecondes. L"EMS signale ensuite aux générateurs de secours de démarrer, de se synchroniser et de prendre en charge la charge avant que les batteries ne s"épuisent. L’énergie solaire photovoltaïque agit comme une source d’énergie supplémentaire plutôt que comme l’épine dorsale principale.
Type de configuration | Actifs de production primaire | Application industrielle idéale | Avantage opérationnel de base |
|---|---|---|---|
Industriel à distance | Solaire photovoltaïque, diesel, batterie Li-ion | Mines, télécommunications, réseaux insulaires | Déplacement massif de carburant et logistique réduite. |
Côtier/Plaines | Éolien, solaire photovoltaïque, batterie à flux | À grande échelle, Agriculture | Génération complémentaire lissant l’intermittence. |
Intégration thermique | Cogénération au gaz naturel, solaire, stockage | Fabrication, Campus universitaires | Récupération de chaleur perdue et rendement global élevé. |
Fiabilité critique | Stockage de qualité UPS, groupes électrogènes redondants | Centres de données, hôpitaux | Temps de transfert nul et parcours fluide. |
Le déploiement d’une infrastructure hybride nécessite une analyse préalable rigoureuse. Vous devez évaluer les besoins spécifiques de votre installation par rapport aux réalités techniques de l"équipement.
Vous devez établir les principaux objectifs dès le début de la phase de conception. Optimisez-vous l’absence de temps d’arrêt ou une stricte conformité ESG ? Optimiser pour l’un compromet souvent l’autre.
Si la résilience est l’objectif principal, la conception s’appuiera fortement sur des parcs de batteries surdimensionnés et des générateurs à combustibles fossiles redondants. Cela garantit que l’installation survit aux pannes prolongées du réseau. Si la décarbonisation est l’objectif, la conception maximisera la capacité solaire et éolienne tout en minimisant la durée de fonctionnement du générateur. Vous devez définir clairement à quoi ressemble le succès de vos opérations avant de sélectionner le matériel.
Les mandats de développement durable des entreprises nécessitent des données vérifiables. Les plates-formes EMS modernes fournissent des rapports prêts à l"audit sur les réductions d"émissions. Ils suivent exactement combien de kilowattheures ont été générés par les énergies renouvelables par rapport aux combustibles fossiles.
Ces données sont essentielles pour la déclaration des émissions de scope 1 et de scope 2. Le scope 1 couvre les émissions directes des générateurs sur site. Le scope 2 couvre les émissions indirectes liées à l’électricité achetée sur le réseau. En remplaçant l’énergie du réseau par l’énergie solaire sur site et en minimisant la durée de fonctionnement du générateur, une configuration hybride réduit directement les deux catégories. L"EMS enregistre ces données en toute sécurité, permettant aux gestionnaires d"installations de prouver leur conformité aux réglementations environnementales et d"éviter les pénalités carbone.
Les besoins énergétiques évoluent. Une installation peut agrandir son atelier de fabrication ou passer à une flotte de véhicules entièrement électriques. L’infrastructure électrique doit évoluer en conséquence.
Évaluer les architectures modulaires. Les systèmes couplés au courant alternatif vous permettent d"ajouter de futurs panneaux solaires ou racks de batteries sans remplacer les onduleurs principaux ou l"EMS. Vous reliez simplement les nouveaux actifs au bus AC existant. Les systèmes couplés en courant continu sont très efficaces mais peuvent être rigides si vous devez ultérieurement augmenter la capacité de stockage. Assurez-vous que le logiciel EMS utilise des protocoles de communication ouverts afin qu"il puisse reconnaître et contrôler le matériel de différents fabricants dans dix ans.
La connexion d’une centrale électrique multi-actifs au réseau électrique public implique des obstacles réglementaires stricts. Vous devez naviguer dans les accords d’interconnexion des services publics locaux et les permis environnementaux.
Les onduleurs doivent être conformes aux normes telles que IEEE 1547 et UL 1741 SA. Ces normes dictent la manière dont l"équipement répond aux anomalies de tension et de fréquence du réseau. Ils imposent une protection anti-îlotage pour garantir que le système n"électrocute pas les travailleurs des lignes électriques lors d"une panne. De plus, les générateurs sur site nécessitent des permis environnementaux régissant les émissions de gaz d’échappement et les niveaux de bruit. Tenez compte de ces délais réglementaires dans le calendrier de votre projet dès le début.
Un système énergétique hybride est un projet d’infrastructure hautement technique. Une mauvaise exécution entraîne des actifs bloqués et des perturbations opérationnelles. Vous devez gérer de manière proactive les risques de mise en œuvre.
L"incompatibilité entre les protocoles EMS modernes et les appareillages existants constitue un risque majeur. Les anciens générateurs de secours et relais mécaniques ne disposent souvent pas des interfaces numériques requises pour le contrôle automatisé.
Atténuez ce problème en effectuant des audits complets des schémas électriques unifilaires avant l"achat. Identifiez chaque disjoncteur, relais et contrôleur de générateur. Si l"équipement existant utilise des signaux analogiques obsolètes, vous devez installer des convertisseurs de protocole ou mettre à niveau l"appareillage critique. L"EMS communique généralement via Modbus TCP/IP ou bus CAN. Chaque composant du réseau doit parler le même langage de manière transparente.
Les plates-formes EMS dépendantes du cloud présentent des risques opérationnels importants. Si l"installation perd la connectivité Internet, un système uniquement cloud pourrait ne pas parvenir à distribuer les batteries ou à démarrer les générateurs. De plus, la connexion des infrastructures électriques critiques à Internet les expose aux cybermenaces.
Exigez des capacités de calcul de pointe. Le contrôleur EMS local doit conserver un contrôle totalement autonome sur le micro-réseau même en cas de panne du réseau externe. Implémentez des architectures réseau Zero Trust pour la surveillance à distance. Séparez le réseau de contrôle de l’alimentation du réseau informatique général de l’entreprise. Utilisez des tunnels VPN cryptés pour tout accès de diagnostic à distance requis par le fournisseur.
Se retrouver piégé dans un écosystème logiciel propriétaire est un handicap à long terme. Certains fournisseurs utilisent des plates-formes EMS fermées qui communiquent uniquement avec leur marque spécifique de batteries ou d"onduleurs. Cela vous empêche d’intégrer du matériel moins cher ou de meilleure qualité à l’avenir.
Donnez la priorité aux plates-formes EMS indépendantes du matériel. Exigez des accords de niveau de service (SLA) clairs de la part de vos partenaires d"ingénierie, d"approvisionnement et de construction (EPC). Des garanties de performances sécurisées qui tiennent le fournisseur responsable de la disponibilité du système et de l’efficacité aller-retour. Examinez minutieusement les antécédents de l"EPC en matière d"intégration des actifs de génération spécifiques dont votre site a besoin.
Commandez une analyse détaillée du profil de charge sur 12 mois pour déterminer la charge de base exacte et les pics de demande de pointe de votre installation.
Auditez votre appareillage de commutation et vos générateurs de secours existants pour identifier les mises à niveau de communication requises pour l"intégration EMS.
Alignez les parties prenantes internes sur la question de savoir si le système doit donner la priorité à la résilience sans temps de transfert ou à la décarbonation maximale.
Exigez que toutes les propositions des fournisseurs spécifient des logiciels indépendants du matériel afin d"éviter toute dépendance future à un fournisseur.
R : Un système hybride intègre plusieurs sources distinctes de production d’énergie avec stockage d’énergie. Un micro-réseau fait référence à la frontière électrique qui peut se déconnecter du service public principal et fonctionner de manière autonome. La plupart des micro-réseaux modernes utilisent des systèmes hybrides pour maintenir l’énergie, mais un système hybride peut également exister purement lié au réseau sans capacités d’îlotage.
R : Le système de gestion de l"énergie surveille la consommation électrique de l"installation en temps réel. Lorsque la charge approche du seuil de demande de pointe du service public, l"EMS commande la décharge de la batterie. Cela couvre la charge excédentaire localement, maintenant le tirage du réseau plat et évitant les pénalités liées à une forte demande.
R : Oui. Dans les applications hors réseau, le système s"appuie sur des onduleurs formant réseau pour établir la tension et la fréquence. Le solaire et l’éolien assurent la production principale, les batteries gèrent les fluctuations à court terme et les générateurs diesel fournissent l’ultime secours en cas de mauvais temps prolongé.
R : Les systèmes lithium-ion nécessitent des changements de routine des filtres CVC, des vérifications du niveau de liquide de refroidissement pour les racks refroidis par liquide et des mises à jour logicielles pour le système de gestion de batterie (BMS). Les batteries à flux nécessitent des inspections de la pompe et des vannes. Tous les systèmes nécessitent des contrôles réguliers du couple sur les terminaisons électriques.
R : Les vitesses de transition dépendent du matériel. Les systèmes standard basés sur des contacteurs prennent quelques secondes, provoquant un bref scintillement. Les configurations haute fiabilité utilisent des commutateurs de transfert statiques et des onduleurs de qualité UPS pour effectuer une transition en moins de 4 millisecondes, offrant ainsi un passage fluide aux composants électroniques sensibles.
R : Un onduleur formant réseau génère sa propre référence de tension alternative et de fréquence. Contrairement aux onduleurs qui suivent le réseau, qui s"arrêtent s"ils perdent le signal du secteur, les onduleurs formant un réseau créent un environnement de micro-réseau, permettant à l"énergie solaire et aux batteries de fonctionner pendant une panne de courant.
