Un ATS pour générateur diesel , ou commutateur de transfert automatique, est un dispositif qui transfère automatiquement les charges électriques du réseau électrique principal vers un générateur de secours en cas de panne de courant.
Pour les bâtiments commerciaux, les installations industrielles, les hôpitaux, les centres de données et autres installations qui dépendent d"une électricité fiable, un ATS joue un rôle important dans le maintien de la disponibilité de l"alimentation de secours.
Cependant, tous les générateurs diesel ne nécessitent pas un commutateur de transfert automatique. La décision dépend de l"application, de la charge électrique, des exigences de fonctionnement et du temps de coupure de courant acceptable.
Dans ce guide, nous expliquons comment fonctionne un commutateur de transfert automatique avec un générateur diesel, lorsqu"un ATS est nécessaire, les différences entre les commutateurs de transfert automatiques et manuels et comment sélectionner le bon ATS pour votre système d"alimentation de secours.
Table des matières
Un commutateur de transfert automatique (ATS) est un dispositif de commutation électrique qui surveille l'alimentation électrique normale et transfère une charge connectée vers une source d'alimentation alternative lorsque cela est nécessaire.
Dans un système de secours de générateur diesel typique, l"ATS connecte trois composants principaux :
Alimentation électrique du service public : La principale source d’électricité pendant le fonctionnement normal.
Groupe électrogène diesel : source d'alimentation de secours qui fonctionne pendant une panne de service.
Charge électrique : l'équipement du bâtiment, les machines industrielles ou les circuits essentiels nécessitant de l'électricité.
Lorsque l’alimentation électrique devient indisponible ou dépasse les limites de fonctionnement acceptables, l’ATS détecte la condition et lance la séquence d’alimentation de secours.
Si le générateur diesel prend en charge le démarrage automatique, l"ATS peut envoyer un signal de démarrage au contrôleur du générateur. Une fois que le générateur atteint des conditions de fonctionnement acceptables, l"ATS transfère la charge électrique désignée à l"alimentation du générateur.
Lorsque l’alimentation normale du service public revient et se stabilise, l’ATS transfère la charge à l’alimentation du service public et lance la séquence d’arrêt du générateur.
Il est important de comprendre qu’un ATS ne produit pas d’électricité et n’augmente pas la capacité du générateur. Sa fonction principale est de coordonner la commutation automatique des sources d"alimentation.
Pour comprendre l'équipement de production d'électricité derrière le système, lisez notre guide sur Qu'est-ce qu'un générateur diesel et comment fonctionne-t-il ?.
Un ATS fonctionne selon une séquence coordonnée impliquant la surveillance de l’alimentation, le démarrage du générateur, la commutation électrique et le rétablissement de l’alimentation électrique.
Un système ATS de générateur diesel typique suit six étapes.
Pendant le fonctionnement normal, l"ATS surveille en permanence l"alimentation électrique entrante.
En fonction de la configuration du contrôleur, il peut surveiller les conditions de tension, de fréquence et de phase pour déterminer si la source normale est adaptée à l"alimentation de la charge connectée.
Lorsque l"alimentation secteur tombe en panne ou dépasse les limites de fonctionnement configurées, l"ATS détecte la condition anormale.
Un délai programmé peut être utilisé pour empêcher les démarrages inutiles du générateur causés par des perturbations momentanées de l"alimentation électrique.
L"ATS envoie un signal de démarrage à distance au contrôleur du générateur diesel.
Le générateur démarre et son alternateur commence à produire de l"énergie électrique.
Avant d"autoriser le transfert de charge, le système de contrôle vérifie que le générateur a atteint une tension et une fréquence acceptables.
Une fois que l"alimentation du générateur est disponible, l"ATS déconnecte la charge de la source de service public et la connecte au générateur de secours.
Dans un ATS à transition ouverte classique, le processus de commutation suit une séquence de pause avant création.
Cela évite que les sources normales et génératrices soient directement interconnectées pendant le transfert.
Lorsque l’alimentation électrique revient, l’ATS surveille l’alimentation rétablie.
Le contrôleur applique généralement un délai de retransfert pour confirmer que la source normale est stable avant de rétablir la charge.
L"ATS transfère la charge connectée vers l"alimentation électrique.
Le générateur diesel continue généralement de fonctionner sans charge pendant une période de refroidissement programmée avant de s"arrêter.
Le système revient alors en mode de surveillance de veille.
Important : Un système ATS de générateur diesel conventionnel ne fournit pas nécessairement de l’électricité sans interruption. Une courte interruption de courant se produit normalement pendant que le générateur démarre, se stabilise et accepte la charge. Les installations nécessitant une électricité ininterrompue peuvent également avoir besoin d'une alimentation électrique sans interruption (UPS).
Pour des informations techniques plus détaillées, reportez-vous au manuel d'application du commutateur de transfert Cummins..
Un ATS est particulièrement utile lorsque les charges électriques doivent automatiquement passer à l"alimentation de secours sans nécessiter d"intervention manuelle.
Les applications suivantes bénéficient généralement des systèmes de transfert automatique.
Les bâtiments commerciaux peuvent compter sur des générateurs de secours pour l"éclairage de secours, les équipements de sécurité, les systèmes de communication, les ascenseurs et certains services du bâtiment.
Un ATS permet aux circuits désignés de recevoir automatiquement l’alimentation du générateur en cas de panne de l’alimentation électrique.
Cela peut réduire la nécessité d’une intervention immédiate de l’opérateur en cas de pannes inattendues.
Les hôpitaux et les établissements de santé ont souvent besoin de systèmes d"alimentation de secours extrêmement fiables.
Les équipements médicaux critiques, l"éclairage de secours et les circuits électriques essentiels peuvent nécessiter une électricité de secours dans les délais de rétablissement spécifiés.
Un système ATS correctement conçu peut aider à coordonner la transition de l’alimentation électrique du service public à l’alimentation du générateur.
Cependant, l"ensemble du système d"alimentation de secours doit respecter les réglementations en matière de soins de santé, les codes électriques et les exigences de performance en vigueur.
Les centres de données dépendent d"une électricité fiable pour prendre en charge les serveurs, les équipements réseau, les systèmes de refroidissement et l"infrastructure de communication.
Un ATS peut connecter automatiquement les charges désignées à l"alimentation du générateur de secours en cas de panne de la source normale.
Pour les équipements qui ne peuvent pas tolérer une interruption, l"ATS est généralement intégré à un équipement UPS et à un système de distribution d"énergie correctement conçu.
Des pannes de courant inattendues peuvent interrompre les processus de fabrication, arrêter les lignes de production et affecter les équipements industriels.
Un ATS peut aider à rétablir automatiquement l’alimentation des équipements de production désignés, des systèmes de contrôle et des charges essentielles des installations.
Les ingénieurs doivent également évaluer les courants de démarrage des moteurs, les séquences de redémarrage des équipements et la capacité de charge du générateur lors de la conception de ces systèmes.
Les stations de pompage à distance, les tours de télécommunications et les installations industrielles sans personnel peuvent ne pas avoir d"opérateurs disponibles pendant une panne.
Un système de transfert automatique permet à un générateur de secours compatible de répondre sans nécessiter l"arrivée de personnel sur place.
Un ATS peut ne pas être requis dans les situations où :
Un générateur n’est utilisé que pour un fonctionnement occasionnel ou temporaire.
Le rétablissement manuel de l’alimentation est acceptable.
Du personnel qualifié est disponible pour faire fonctionner l’équipement de transfert manuel approuvé.
Le générateur alimente des équipements dédiés indépendamment de la source de service public.
Un autre agencement de transfert de puissance automatique approprié est déjà installé.
Le choix entre le transfert automatique et manuel doit toujours être basé sur les besoins opérationnels de l"application et les exigences électriques applicables.
Un commutateur de transfert automatique et un commutateur de transfert manuel permettent d"alimenter les charges à partir d"une source d"alimentation alternative.
La principale différence réside dans le fait que le processus de commutation se produit automatiquement ou nécessite l"intervention d"un opérateur.
Fonctionnalité | Commutateur de transfert automatique (ATS) | Commutateur de transfert manuel (MTS) |
|---|---|---|
Détection de panne de courant | Automatique | Dépend de l"opérateur |
Démarrage du générateur | Automatique avec commandes compatibles | Généralement manuel |
Transfert de charge | Automatique | Manuel |
Opérateur requis | Normalement non | Oui |
Coût initial de l"équipement | Généralement plus élevé | Généralement inférieur |
Complexité du contrôle | Plus avancé | Plus simple |
Restauration de l"alimentation électrique | Retransfert automatique | Retransfert manuel |
Applications typiques | Alimentation de secours commerciale, industrielle et critique | Alimentation de secours occasionnelle et non critique |
Pour les installations nécessitant un rétablissement automatique de l’alimentation de secours, un ATS est généralement l’option la plus appropriée.
Pour les applications de sauvegarde occasionnelles où une intervention manuelle est acceptable, un commutateur de transfert manuel peut constituer une solution plus simple.
Les deux appareils doivent être correctement évalués et installés pour éviter des connexions dangereuses à la source d"alimentation.
Pour une autre comparaison des dispositions de commutation d'alimentation de secours, lisez Commutateur de transfert automatique ou verrouillage : quel est le meilleur ?.
Différentes conceptions ATS sont disponibles pour répondre à des exigences électriques et opérationnelles spécifiques.
Comprendre ces configurations aide les ingénieurs à sélectionner l"équipement de commutation approprié.
Un ATS à transition ouverte déconnecte la charge électrique d’une source d’alimentation avant de la connecter à la source alternative.
Cette méthode de fonctionnement est communément décrite comme une commutation à coupure avant fermeture.
Les commutateurs à transition ouverte sont largement utilisés dans les installations de générateurs diesel de secours conventionnels car ils assurent la séparation des sources pendant le transfert.
Un ATS à transition fermée peut connecter brièvement deux sources d"alimentation synchronisées acceptables lors d"un transfert contrôlé.
Cet agencement peut réduire les interruptions de transfert dans des conditions de fonctionnement appropriées.
Cependant, la commutation à transition fermée nécessite une synchronisation appropriée, une protection électrique et une approbation d"interconnexion des services publics, le cas échéant.
Il ne doit être sélectionné que lorsque l"ensemble du système électrique prend en charge cette méthode de fonctionnement.
Un ATS à transition retardée introduit une pause programmée entre la déconnexion d’une source électrique et la connexion d’une autre.
Cet agencement peut être utile dans des applications sélectionnées impliquant des charges de moteur ou des équipements nécessitant un intervalle de transition contrôlé.
Le type d"ATS correct dépend des caractéristiques de la charge électrique et de la conception globale du système électrique.

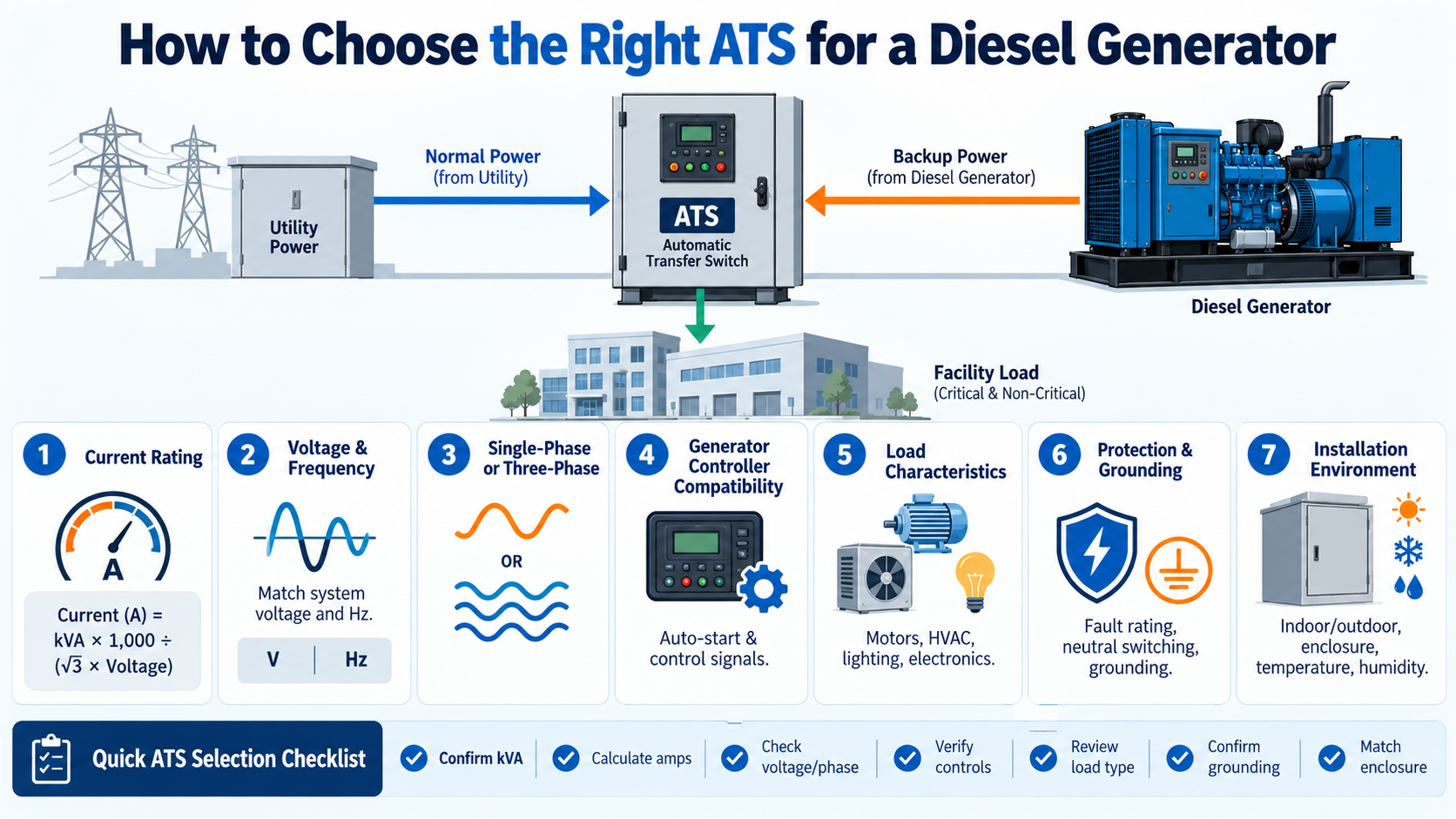

Le choix d"un ATS approprié implique plus que l"adaptation du commutateur de transfert à la puissance nominale du générateur.
L"ATS doit également être compatible avec l"alimentation électrique, la charge électrique, le système de contrôle, les conditions d"installation et le courant de défaut disponible.
La capacité des générateurs diesel est généralement exprimée en kilowatts (kW) ou en kilovoltampères (kVA).
La capacité ATS est normalement spécifiée par son courant nominal en ampères (A).
Pour un système triphasé équilibré, le courant de ligne approximatif peut être calculé en utilisant :
Courant (A) = kVA × 1 000 ÷ (√3 × Tension)
Par exemple, considérons un générateur diesel de 100 kVA fonctionnant à 400 V, triphasé.
Courant = 100 × 1 000 ÷ (1,732 × 400)
Courant ≈ 144 A
Ce calcul fournit le courant nominal approximatif du générateur.
Cependant, il ne détermine pas automatiquement le courant nominal ATS requis.
La taille finale de l"ATS doit tenir compte du courant de charge maximal, de la configuration de l"alimentation électrique, des caractéristiques nominales de l"équipement, des codes électriques applicables et de la conception du système de distribution.
Pour des conseils supplémentaires sur le choix de l'équipement de production, lisez Comment choisir le bon groupe électrogène.
L"ATS doit être compatible avec la tension nominale et la fréquence de fonctionnement du système électrique.
Les configurations courantes incluent :
230/400 V, 50 Hz
120/208 V, 60 Hz
277/480 V, 60 Hz
Les configurations réelles varient en fonction des normes régionales et des exigences d"installation.
Le contrôleur ATS doit également prendre en charge les fonctions appropriées de surveillance de la tension et de la fréquence.
Les commutateurs de transfert doivent correspondre au système de distribution électrique.
Les installations monophasées et triphasées ont des exigences différentes en matière de conducteurs et de commutation.
Pour les applications triphasées, les ingénieurs devront peut-être choisir entre des configurations de commutation à 3 et 4 pôles.
La configuration correcte dépend des exigences de commutation neutre, de la mise à la terre et des réglementations électriques applicables.
Tous les générateurs diesel ne prennent pas en charge le démarrage automatique.
Avant de choisir un ATS, confirmez que le contrôleur du générateur dispose des fonctions de démarrage automatique et des connexions de télécommande nécessaires.
Les exigences d"interface possibles incluent :
Signaux de démarrage et d"arrêt à distance
État de fonctionnement du générateur
Surveillance de tension et de fréquence
Signaux d"alarme et de défaut
Préparation au transfert de charge
Une interface de contrôle compatible est essentielle pour un fonctionnement automatique fiable.
Le type de charge électrique affecte la conception globale du système d’alimentation de secours.
Les exemples incluent :
Moteurs industriels
Pompes et compresseurs
Équipement CVC
Machines de fabrication
Systèmes d"éclairage
Équipement de centre de données
Les courants de démarrage de moteur importants, le rétablissement simultané de la charge et les charges électroniques sensibles peuvent nécessiter une considération technique supplémentaire.
Un ATS doit être adapté aux conditions de défaut électrique disponibles.
Le processus de sélection doit prendre en compte la tenue aux courts-circuits et les valeurs nominales de fermeture, les dispositifs de protection en amont, les dispositions de mise à la terre et les exigences de commutation du neutre.
Pour plus d'informations, lisez Comment mettre correctement à la terre un groupe électrogène.
Une référence technique externe utile est de Schneider Electric. le Guide de mise à la terre du générateur de secours .
Le boîtier ATS doit être adapté à l"emplacement d"installation prévu.
Les considérations importantes comprennent :
Installation intérieure ou extérieure
Température ambiante
Humidité et condensation
Exposition à la poussière et à la corrosion
Indice de protection du boîtier
Accessibilité pour la maintenance
Les ingénieurs électriciens doivent sélectionner des équipements qui répondent aux exigences d’installation et environnementales applicables.
Prenons l’exemple d’une installation commerciale installant un générateur diesel de 200 kVA pour l’alimentation de secours.
Le générateur fonctionne à 400 V, triphasé.
Le courant nominal approximatif est :
200 000 ÷ (1,732 × 400) ≈ 289 A
Cela fournit une référence initiale pour la planification du système.
Cependant, le choix de la note ATS finale nécessite des informations supplémentaires.
L"ingénieur doit évaluer :
Charge électrique maximale connectée.
Exigences actuelles du côté des services publics.
Capacité de sortie du générateur.
Courant de court-circuit disponible.
Coordination de la protection électrique.
Exigences de commutation neutre et de mise à la terre.
Codes applicables et normes d"installation.
Par exemple, une installation peut disposer d"un service public de 400 A mais d"un générateur de secours d"une puissance nominale de seulement 200 kVA.
Si l"ATS fournit l"ensemble du service électrique, il doit être correctement évalué pour le courant de charge côté service.
Le générateur peut également nécessiter un délestage ou un système de distribution de charge essentiel dédié pour éviter une surcharge lors d"un fonctionnement d"urgence.
Considération clé : les kVA du générateur et l'ampérage ATS doivent être coordonnés, mais ils représentent des spécifications d'équipement différentes.
Bien que les commutateurs de transfert automatique soient conçus pour un fonctionnement fiable, des inspections et des tests fonctionnels périodiques sont nécessaires.
Les causes possibles incluent :
Faible tension de la batterie de démarrage du générateur
Mode de fonctionnement incorrect du contrôleur
Câblage de démarrage à distance endommagé
Défauts du contrôleur du générateur
Problèmes de signal de commande ATS
Les techniciens doivent examiner les alarmes du générateur et vérifier l"interface de contrôle ATS.
Les raisons possibles incluent :
Tension ou fréquence du générateur en dehors des limites acceptables
Temporisation de transfert actif
Problèmes de circuit de commande
Défauts de commutation mécanique
Paramètres ATS incorrects
Des techniciens qualifiés doivent inspecter l"équipement en utilisant des procédures de sécurité électrique approuvées.
Un ATS peut retarder le retransfert lorsque la tension ou la fréquence du secteur est instable.
D"autres causes peuvent inclure des paramètres de temporisation incorrects, des problèmes de détection ou des défauts de contrôle.
Une surchauffe peut résulter de connexions desserrées, d"un courant excessif, d"un dimensionnement inapproprié des conducteurs ou de contacts électriques détériorés.
Une inspection de routine et des tests électriques appropriés aident à identifier les problèmes potentiels.
L"entretien régulier doit inclure :
Inspection visuelle de l"enceinte ATS
Examen de l"état du contrôleur et des enregistrements d"alarmes
Vérification des paramètres de fonctionnement automatique
Tests de transfert fonctionnel programmés
Inspection des connexions électriques
Documentation des activités de maintenance
Les intervalles de maintenance doivent suivre les recommandations du fabricant et les exigences réglementaires applicables.
Pour les installations électriques de secours et de secours, reportez-vous aux dispositions pertinentes de la NFPA 110 et aux normes locales applicables.
Un commutateur de transfert automatique n’est qu’un composant d’un système d’alimentation de secours fiable.
Le générateur diesel, l"équipement de distribution électrique, le panneau de commande, les dispositifs de protection et l"ATS doivent fonctionner ensemble.
Lors du choix d"un générateur diesel pour un fonctionnement en veille automatique, les planificateurs de projet doivent évaluer :
Capacité d"alimentation en veille requise
Tension et fréquence du générateur
Compatibilité du contrôleur de démarrage automatique
Charge électrique attendue
Exigences de démarrage du moteur et de rétablissement de la charge
Conditions de pose
Exigences de protection électrique
Expansion future du système
Chez DIYPOWER, nous fournissons des générateurs diesel et des équipements électriques pour les applications commerciales et industrielles.
Notre gamme de produits de générateurs couvre différentes capacités de puissance et exigences de fonctionnement, permettant aux clients d"évaluer l"équipement en fonction des besoins de leur projet.
Lors de la planification d"un générateur diesel et d"une installation ATS, il est utile de préparer les informations suivantes avant de demander un devis :
Informations sur le projet | Détails requis |
|---|---|
Capacité du générateur | kW ou kVA requis |
Système électrique | Tension, fréquence et nombre de phases |
Application | Commercial, industriel, secours d"urgence ou autre |
Exigence ATS | Transfert automatique ou manuel |
Charges connectées | Types de charge, demande maximale et exigences de démarrage |
Installation | Intérieur ou extérieur |
Fonctions de contrôle | Démarrage à distance, surveillance et gestion de la charge |
Localisation du projet | Pays et normes électriques applicables |
Fournir des informations complètes sur le projet aide l’équipe technique à évaluer la compatibilité des équipements et à identifier la configuration de générateur appropriée.
Non. Un ATS est généralement requis lorsqu’un transfert automatique entre l’électricité du service public et l’alimentation du générateur de secours est nécessaire. Certaines applications peuvent utiliser à la place un équipement de transfert manuel correctement installé. L"exigence finale dépend de l"installation, des conditions de fonctionnement et des codes électriques applicables.
Oui. Un générateur diesel peut fonctionner indépendamment ou alimenter des charges électriques via un système de transfert manuel approuvé. Cependant, sans équipement de commutation automatique approprié, le transfert d’énergie entre les sources du service public et le générateur peut nécessiter une intervention manuelle.
Le temps total de rétablissement de l"alimentation dépend de la détection de panne, des délais du contrôleur, du temps de démarrage du générateur, de la stabilisation de la tension et de la fréquence et du mécanisme de commutation ATS. Un système de générateur de secours conventionnel nécessite généralement plusieurs secondes pour rétablir l"alimentation du générateur. Le système complet doit être vérifié lorsqu"un temps de restauration spécifique est requis.
Un panneau de commande du générateur surveille et gère le fonctionnement du générateur, y compris le démarrage, l"arrêt, les alarmes et les paramètres électriques. Un ATS surveille la disponibilité de la source d’alimentation et transfère la charge électrique entre les sources. Les deux appareils fonctionnent ensemble dans un système d"alimentation de secours automatique.
Un ATS à 3 pôles commute généralement les trois conducteurs de phase, tandis qu"un ATS à 4 pôles commute également le conducteur neutre. Le choix correct dépend des dispositions de mise à la terre, des exigences de neutre, de la conception du système électrique et des réglementations applicables. Un ingénieur électricien qualifié doit déterminer la configuration appropriée.
Oui, un ATS peut faire partie d"un système d"alimentation de secours alimenté par plusieurs groupes électrogènes. Cependant, de telles installations peuvent nécessiter des équipements de mise en parallèle supplémentaires, des commandes de générateur, des dispositifs de protection et des systèmes de gestion de charge.
Un ATS gère principalement le transfert de source d’énergie. Bien que certains systèmes incluent des fonctions de gestion de charge, la protection contre les surcharges du générateur dépend d"un équipement de protection électrique et de contrôle du générateur correctement conçu.
Un commutateur de transfert automatique pour un générateur diesel est un composant important des systèmes d'alimentation de secours qui nécessitent un transfert automatique de charge électrique pendant les pannes de service public.
Il est particulièrement utile dans les bâtiments commerciaux, les installations industrielles, les environnements de soins de santé, les centres de données et autres applications où une alimentation de secours fiable est importante.
Cependant, choisir le bon ATS nécessite une évaluation minutieuse de la capacité du générateur, du courant électrique nominal, de la tension, de la compatibilité des commandes, des dispositions de mise à la terre et des caractéristiques de charge.
Chez DIYPOWER, nous aidons les clients à évaluer les solutions de générateurs diesel pour différentes exigences électriques commerciales et industrielles.
Découvrez notre gamme de produits de générateurs diesel ou contactez DIYPOWER pour discuter de la capacité du générateur, de la configuration électrique et des exigences d'intégration ATS de votre projet.
